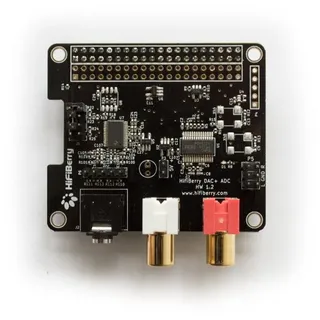

HiFiBerry DAC+ ADC

Post/DHL, DPD

HiFiBerry DAC+ ADC Der HiFiBerry DAC+ ADC ist ein hochauflösender Digital-Analog-Wandler für den Raspberry Pi (neuere Modelle mit 40-pol. GPIO-Anschluss). Es wurde speziell für Anwendungen entwickelt, die nicht nur die Wiedergabe, sondern auch die Aufnahme von Funktionen benötigen. Eigenschaften • Stereoeingang und -ausgang • 192kHz/24bit hochwertiger Burr-Brown DAC mit hoher Qualität • Hardware-Lautstärkeregelung für DAC. Sie können die Ausgabelautstärke mit Hilfe von ''alsamixer'' oder jeder Anwendung, die ALSA-Mixer-Steuerelemente unterstützt, steuern. • symmetrischer Eingang wird mit optionalen XLR-Anschlüssen unterstützt. • wird direkt an den Raspberry Pi angeschlossen, keine zusätzlichen Kabel erforderlich. • kompatibel mit allen Raspberry Pi-Modellen mit 40-poligem GPIO-Anschluss • Stromversorgung direkt vom Raspberry Pi • vergoldete RCA-Ausgangsstecker • Lieferumfang inklusive 4x M2,5 x 12 mm Abstandshalter zur Befestigung des Boards auf der Raspberry Pi Einsatzmöglichkeiten • Musikwiedergabe auf der Raspberry Pi • schließen Sie Geräte wie Mobiltelefone, MP3-Player, Amazon Alexa oder andere Geräte an. • Musikverarbeitung (verbinden Sie den Synthesizer und verarbeiten Sie das Audio auf dem Pi) • Karaoke-Geräte Lieferung ohne Raspberry Pi

Post/DHL, UPS

Merkmale Stereo-Eingang und -Ausgang Dedizierter 192 kHz / 24-Bit hochwertiger Burr-Brown-DAC Dedizierter 192 kHz / 24-Bit hochwertiger Burr-Brown-ADC Hardware-Lautstärkeregler für DAC. Die Ausgangslautstärke kann mit „alsamixer“ oder jeder Anwendung geregelt werden, die ALSA-Mixersteuerungen unterstützt. Wird direkt mit dem Raspberry Pi verbunden. Kein Löten erforderlich. Kompatibel mit allen Raspberry Pi-Modellen, die über einen 40-poligen GPIO-Anschluss verfügen Kein zusätzliches Netzteil erforderlich. Drei lineare Spannungsregler mit extrem geringem Rauschen. HAT-kompatibel, EEPROM für automatische Konfiguration. Vergoldete Cinch-Ausgangsanschlüsse. Inklusive 4 M 2,5 x 12 mm Abstandshalter. Analogeingang, Klinkenbuchse 3,5 mm Analogausgang Cinch Analogausgang (P5) Eingangskonfigurations-Jumper (J1) Anschluss für symmetrischen Eingang (P6) Bitte beachten Sie: Layout und Komponenten können ohne weitere Ankündigung geändert werden. Symmetrischer/unsymmetrischer Eingangsanschluss (P6) Der 5-polige Stecker kann zum Anschluss eines symmetrischen Eingangs verwendet werden. Bitte beachten Sie, dass der symmetrische Eingang mit den Jumpern ausgewählt werden muss und immer eine Verstärkung von 12 dB hat. Er sollte nicht mit Line-Level-Eingängen verwendet werden. Pin 1 ist links. rechts + Rechts - Masse links - links + Ausgangsanschluss (P5) Der Ausgangsanschluss ermöglicht die Verbindung zu externen Komponenten wie einem Verstärker. Pin 1 befindet sich oben links. +5 V 1 2 R Masse 3 4 Masse +5 V 5 6 M Eingangsverstärkungseinstellungen (J1) Der Jumperblock ist für die Eingangskonfiguration zuständig. Es wird empfohlen, die Standardeinstellung ohne zusätzliche Eingangsverstärkung zu verwenden. 32 dB Verstärkung können zum Anschluss dynamischer Mikrofone verwendet werden. Jumper sind von oben nach unten nummeriert. 1 2 3 4 Funktion 1 0 0 – 0 dB Verstärkung 0 1 1 – 12 dB Verstärkung 0 1 0 – 32 dB Verstärkung 0 0 1 – symmetrischer Eingang, 12 dB Verstärkung Spezifikationen Maximale Eingangsspannung: 2,1 Vrms – 4,2 Vrms für symmetrischen Eingang Maximale Ausgangsspannung: 2,1 Vrms ADC-Signal-Rausch-Verhältnis: 110 dB DAC-Signal-Rausch-Verhältnis: 112 dB ADC THD+N: -93 dB DAC THD+N: -93 dB Eingangsspannung für geringste Verzerrungen: 0,8 Vrms Eingangsverstärkung (konfigurierbar mit Jumpern): 0 dB, 12 dB, 32 dB Leistungsaufnahme: < 0,3 W Abtastraten: 44,1 kHz – 192 kHz Um den HiFiBerry DAC + ADC verwenden zu können, muss Ihr Raspberry Pi-Linux-Kernel mindestens die Version 4.18.12 aufweisen. Klicken Sie hier , um zu erfahren, wie Sie den Raspberry Pi-Kernel aktualisieren Verwendung von Mikrofonen mit dem DAC+ ADC Der DAC+ ADC ist mit einem analogen Stereoeingang ausgestattet, der für einen weiten Bereich von Eingangsspannungen konfiguriert werden kann. Er funktioniert am besten mit analogen Line-Pegel-Quellen. Es ist jedoch auch möglich, ihn als Mikrofoneingang zu verwenden. Es können ausschließlich dynamische Mikrofone verwendet werden. Mikrofone die eine Stromversorgung benötigen werden nicht unterstützt. Die Ausgangsspannung des Mikrofons ist sehr niedrig. Das bedeutet, dass Sie sie verstärken müssen. Der DAC+ ADC hat den notwendigen Vorverstärker bereits eingebaut. Sie müssen die Jumper richtig einstellen. Der Ton vom Eingang wird nicht automatisch am Ausgang wiedergegeben. Hierfür ist die Verwendung einer Software notwendig, die den Eingang einliest und wieder ausgibt. Einstellen der richtigen Eingangsverstärkereinstellungen für ein Mikrofon Standardmäßig ist die Eingangsempfindlichkeit für Line-Level-Audioquellen angepasst. Dies erfolgt über einen Jumper am J1-Header. Um ein Mikrofon verwenden zu können, muss der Jumper wie unten gezeigt eingestellt werden. Audioeingang zum Ausgang Es besteht keine direkte Verbindung zwischen Eingang und Ausgang. Das führt dazu, dass der Eingang vom angeschlossenen Mikrofon nicht automatisch wiedergegeben wird. Möchte man ihn am Ausgang hören, muss man das Kommandozeilentool alsaloop verwenden.
