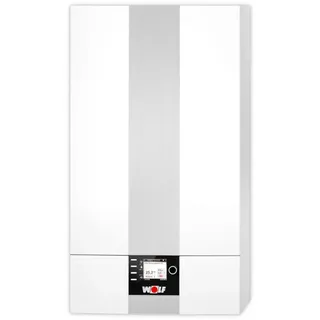

W O LF CGB-2-24 Gasbrennwert-Therme, mit hocheff. Heizkreispumpe Therme WOLF CGB-2-24 WOLF Art.-Nr.: 8615010 4,8 - 23,8 kW bei 50/30°C (Min - Max) 5,6 - 25,8 kW bei 80/60°C (Min - Max) Die Gasbrennwert-Therme CGB-2 bietet Ihnen modernste Heiztechnolgie, um Ihr Zuhause effizient mit Wärme zu versorgen. Die CGB-2 ist ideal für Ein- und Mehrfamilienhäuser, sowohl für einen Neubau als auch bei einer Sanierung. Bedienen und überwachen können Sie das Gerät mit dem WOLF Regelungssystem oder auch über das ISM7 Schnittstellenmodul (optional erhätlich) mit Ihrem Smartphone . Übrigens: Wenn Sie größere Mengen Warmwasser für sich und Ihre Familie benötigen, dann ergänzen Sie die CGB-2 am besten mit einem Warmwasserspeicher aus diesem Angebot. Produktmerkmale Längere Geräte-Lebensdauer und niedriger Brennstoffverbrauch durch eine stufenlos modulierbare Leistung schon ab 1,8 kW Arbeitet sehr effizient mit einem Normnutzungsgrad von 110%, d.h. nicht nur der Energieträger Gas wird optimal genutzt, sondern auch die im Abgas enthaltene Restenergie wird wiederverwendet Schont die Umwelt dank extrem niedriger Schadstoffemissionen Einfach und intuitiv zu bedienen über das Bedienmodul BM-2 oder über die Smartset-App Wartungsfreundlich: Unkomplizierte und zeitsparende Wartung für den Handwerker, das reduziert Ihre Instandhaltungskosten Leiser Betrieb dank der speziellen Gehäuse-Innendämmung mögliches Zubehör witterungsgeführter Regler Bedienmodul WOLF BM-2 (zwingend erforderlich) WOLF Anschluss-Set für Aufputz- oder Unterputzinstallation Warmwasserspeicher mit einem Fassungsvermögen von 120l, 150l, 200l oder 300l Abgassystem für Schachteinbau oder Dachdurchführung Die möglichen Gasarten Erdgas E/H, Erdgas LL und Flüssiggas P sind nur über die Regelung BM-2 einstellbar. Regelung witterungsgeführter Regler Bedienmodul BM-2 WOLF Art.-Nr.: 2745304 Die intuitive Haustechnik-Steuerung der neuesten Generation. Das BM-2 ist die innovative und smarte Schaltzentrale für Ihre Heizungs-, Solar- und Lüftungssteuerung. Und mit unseren Zusatzmodulen und Schnittstellen können Sie Ihre Heiztechnik jetzt auch per App und SmartHome bedienen. Produktmerkmale Anwenderfreundliche Darstellung von Grafiken und Infotexten dank großem Farbdisplay. Kann ins Heizgerät integriert oder im Wohnzimmer installiert werden. Schnelle und einfache Steuerung mit vier intuitiven Funktionstasten und einem Drehregler. SD-Karten-Steckplatz für einfache Software-Updates. Bedienung von WOLF Wärmeerzeugern der neusten Generation, Heiz- und Mischerkreisen, Warmwassersystemen, WOLF Solaranlagen sowie der Wohnraumlüftung CWL Excellent. inkl. Außentemperaturfühler Die Therme kann ohne Regelung nicht in Betrieb genommen werden. Technische Daten – Tabellen Technische Daten (Therme) Gasbrennwerttherme, Gastherme CGB-2-14 CGB-2-20 CGB-2-24 Bestell-Nr. 8615008 8615009 8615010 Energieeffizienzklasse Energieeffizienzklasse Raumheizung Energieeffizienzklassen-Spektrum Jahreszeitenbedingte Raumheizungs-Energieeffizienz % 93 Grunddaten Nennwärmeleistung bei 80/60°C kW 13,5 18,9/22,2 1) 23,8/27,1 1) Nennwärmeleistung bei 50/30°C kW 15,2 20,4 25,8 Nennwärmebelastung kW 14,0 19,6/23,0 24,6/28,0 Kleinste Wärmeleistung (modulierend) bei 80/60°C kW 1,8/4,6 2) 3,8/6,8 2) 4,8/6,8 2) Kleinste Wärmeleistung (modulierend) bei 50/30°C kW 2,1/5,4 2) 4,4/7,4 2) 5,6/7,4 2) Kleinste Wärmeleistung (modulierend) kW 1,9/4,9 2) 3,9/6,9 2) 4,9/6,9 2) Heizungsvorlaufanschluss G 3⁄4′′ (DN20) Heizungsrücklaufanschluss G 3⁄4′′ (DN20) Warmwasseranschluss/Zirkulation G 3⁄4′′ Kaltwasseranschluss G 3⁄4′′ Gasanschluss R 1⁄2′′ Luft-/ Abgasrohranschluss mm 60/100 Abmessungen Höhe mm 790 Breite mm 440 Tiefe mm 378 Gesamtgewicht kg 33 Luft- / Abgasführung Typ B23P , B33P , C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x) Gas-Kategorie II2N3P Gasanschlusswert: Erdgas E/H(Hi=9,5kWh/m3=34,2MJ/m3) m3/h 1,44 2,06/2,42 2,52/2,95 Erdgas LL (Hi=8,6kWh/m3=31,0MJ/m3) m3/h 1,59 2,28/2,67 2,79/3,25 Flüssiggas P (Hi=12,8kWh/m3=46,1MJ/m3) kg/h 1,07 1,53/1,80 1,87/2,19 Gasanschlussdruck: Erdgas (min - max zulässig) mbar 20 (17-25) Flüssiggas (min - max zulässig) mbar 50 (42,5-57,5) Normnutzungsgrad bei 40/30°C (Hi/Hs) % 110/99 Normnutzungsgrad bei 75/60°C (Hi/Hs) % 107/96 Wirkungsgrad bei Nennlast und 80/60°C(Hi/Hs) % 98/88 Wirkungsgrad bei 30% Teillast und TR=30°C(Hi/Hs) % 108/97 Vorlauftemperatur Werkseinstellung °C 75 Vorlauftemperatur bis ca. °C 90 max. Gesamtüberdruck bar 3,0 max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI ≤ 0,20) 600 l/h Fördermenge(14kW bei ∆t=20K) mbar 550 550 550 860 l/h Fördermenge (20kW bei ∆t=20K) mbar - 430 430 1030 l/h Fördermenge (24kW bei ∆t=20K) mbar - - 280 Warmwasserinhalt des Heizwasserwärmetauschers l 1,3 Ausdehnungsgefäß Gesamtinhalt l 10 Ausdehnungsgefäß Vordruck bar 0,75-0,95 Abgastemperatur 80/60-50/30 bei Qmax °C 62-45 70-50 76-50 Abgastemperatur 80/60-50/30 bei Qmin °C 30-25 30-25 33-27 verfügbarer Förderdruck des Gasgebläses bei Qmax Pa 125 135 180 verfügbarer Förderdruck des Gasgebläses bei Qmin Pa 10 14 17 Abgaswertegruppe G52 NOx-Klasse 5 Kondenswassermenge bei 50/30°C l/h ca. 1,4 ca. 2,0 ca. 2,4 pH Wert des Kondensats ca. 4,0 Elektrische Leistungsaufnahme Standby W 3 Elektrische Leistungsaufnahme maximal W 17-45/59 1) 17-51/63 1) 17-62/88 1) Schutzart IP IPX4D Elektroanschluss/Absicherung 230V / 50Hz / 16A/B 1) Heizbetrieb / Warmwasserbetrieb 2) Erdgas / Flüssiggas (G31) Die Anforderungen von proKlima und KfW werden erfüllt. WICHTIG Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen. Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
Wolf CGB 2-24 Gasbrennwert-Heiztherme 8615010 Regelung nicht im Lieferumfang enthalten
Brennkammer geschlossen
für raumluftabhängigen und raumluftunabhängigen Betrieb
Normnutzungsgrad bis 110 % (Hi)/99 % (Hs)
Vormischbrenner für Erdgas E, LL und Flüssiggas
stufenlos modulierende Wärmeleistung ab 1,8 kW
serienmäßig mit Ausdehnungsgefäß
modulierender Hocheffizienzpumpe und 3-Wege-Ventil
beschichteter Heizwasserwärmetauscher Wolf ALUPro
effiziente Verbrennungstechnologie durch gasadaptive, selbstkalibrierende Verbrennungsregelung mit selbsttätiger Anpassung an die Gasqualität
automatische CO2-Einstellung durch selbstkalibrierende Verbrennungsluftregelung für extrem niedrige Schadstoffemission
kein Überströmventil
keine Rücklauftemperaturanhebung
Achtung: Bei Gasgeräten Montage nur durch qualifiziertes Fachpersonal !
Post/DHL, Spedition, Versand nach CH, Versand nach A
Artikelbeschreibung:
WOLF Gasbrennwert-Heiztherme CGB-2-24 ComfortLine Hocheffizient und modern - das ist die Brennwerttechnik der Gas-Heiztherme CGB-2. Diese Anlage nutzt den Energieträger Gas optimal, sogar die im Abgas enthaltene Restenergie wird durch die sogenannte Wärmerückgewinnung wiederverwendet. Das ist umweltschonend, spart wertvolle Energie und bietet Ihnen zu jeder Jahreszeit optimalen Heizkomfort. Die wandhängende Gastherme ist ideal für Ein- und Mehrfamilienhäuser, sowohl für einen Neubau als auch bei einer Sanierung. Wenn Sie größere Mengen Warmwasser für sich und Ihre Familie benötigen, dann können Sie die CGB-2 jederzeit mit einem Speichergerät von WOLF ergänzen. Bedienen und überwachen Sie Ihre Heizung komfortabel über das separat erhältliche Bedienmodul BM-2 oder optional per Smartphone-App. So haben Sie jederzeit alles im Blick und können Ihr Heizsystem bequem an Ihre Bedürfnisse anpassen. Energieeffiziente Brennwerttechnik für höchsten Heizkomfort Bei der Brennwerttechnik wird der Energieinhalt des eingesetzten Brennstoffes nahezu vollständig ausgenutzt. Dazu wird das Abgas unter den Taupunkt abgekühlt. So entsteht flüssiges Kondensat. Bei dieser Umwandlung wird Wärme freigesetzt, die zusätzlich dem Heizsystem zugeführt werden kann. Ältere Heizsysteme nutzen hingegen lediglich den Heizwert des Brennstoffs, leiten den Wasserdampf zusammen mit dem bei der Verbrennung entstandenen CO2 und weiteren Stoffen also einfach über den Schornstein an die Umwelt ab. Das Abgas von alten Standardkesseln ist circa 240°C und das von Niedertemperaturkesseln etwa 160°C heiß. Ein Gas-Brennwertkessel stößt das Abgas aber nur noch mit circa 60°C aus – und das spart ordentlich Brennstoff und damit Heizkosten ein. Super Preis-Leistungs-Verhältnis Gasheizungen bieten von allen Heizungen das beste Preis-Leistungs-Verhältnis - sie sind in den Anschaffungskosten im Verhältnis günstig und zudem ist Ihre Installation sehr einfach. Zudem haben Gasheizungen, insbesondere Gasthermen, einen geringen Platzbedarf. Mit einer Gas-Brennwertheizung heizen Sie ihr Haus äußerst effizient, kostengünstig und zukunftssicher. Bereits innerhalb weniger Jahre amortisiert sich die Investition in ein Gas-Brennwertgerät. Um einen guten Brennwerteffekt zu erzielen, muss die Anlage auf den Nutzer und das Gebäude mittels Regelungseinstellung angepasst werden. So können Sie langfristig Heizkosten sparen. Die Vorteile im Überblick Hybrid+ Mit einem Wärmepumpen-Brennwert-Hybridsystem wie dem Hybrid+ lassen sich zwei Wärmerzeuger mit unterschiedlichen Heizleistungen kombinieren. Flip & Clean Das Flip–and–Clean–System garantiert die unkomplizierte und schnelle Wartung aller wandhängenden Gas– und aller bodenstehenden Öl–Brennwertgeräte. Smartset integrierbar Behalten Sie Ihre Haustechnik überall im Griff – mit der Smartset App können Sie Ihr Heizungssystem steuern, auch wenn Sie grade nicht zuhause sind. Die Kommunikation ist über Smartphone, Laptop oder PC per LAN / WLAN-Modul möglich. H2-Ready Ein wichtiger Baustein für unsere klimaneutrale Zukunft ist die Nutzung von Wasserstoff. WOLF Gas-Brennwertgeräte können in Zukunft statt mit reinem Erdgas auch mit einem Wasserstoffanteil von bis zu 20 % betrieben werden. Sobald dieser klimafreundliche Energieträger im Gasnetz angeboten wird, können die mit einem H2-Label gekennzeichneten Geräte ohne zusätzliche Umrüstmaßnahmen weiterbetrieben werden. längere Geräte-Lebensdauer und niedriger Brennstoffverbrauch durch eine stufenlos modulierbare Leistung schon ab 1,8 kW arbeitet sehr effizient mit einem Normnutzungsgrad von 110%, d.h. nicht nur der Energieträger Gas wird optimal genutzt, sondern auch die im Abgas enthaltene Restenergie wird wiederverwendet schont die Umwelt dank extrem niedriger Schadstoffemissionen einfach und intuitiv zu bedienen über das Bedienmodul BM-2 oder über die Smartset-App wartungsfreundlich: unkomplizierte und zeitsparende Wartung für den Handwerker, das reduziert Ihre Instandhaltungskosten leiser Betrieb dank der speziellen Gehäuse-Innendämmung Lieferumfang 1 × Gasbrennwertgerät anschlussfertig, verkleidet 1 × Einhängewinkel zur Wandmontage 1 × Betriebsanleitung für die Fachkraft 1 × Betriebsanleitung 1 × Wartungsanleitung 1 × Inbetriebnahme-Checkliste 1 × Aufkleber „G31/G30“ (für Umstellung auf Flüssiggas) Erforderliches Zubehör Luft-/Abgaszubehör (siehe Planungshinweise) Raum- oder witterungsgeführte Regelung (Bedienmodul BM-2 oder Anzeigemodul AM) Kondensatablauftrichter mit Schlauchhalter Wartungshähne für Heizungsvor- und Rücklauf Gaskugelhahn mit Brandschutzeinrichtung Sicherheitsventil heizungsseitig Sicherheitsgruppe für Brauchwasser Kurzschlussverrohrung für Speicheranschluss (nur bei Verwendung der Geräte ohne Warmwasserfunktion) Das Bedienmodul BM-2 ist nicht im Lieferumfang enthalten. Für den Betrieb ist ein Anzeigemodul AM oder gemäß EnEV ein Bedienmodul BM-2 erforderlich.
Wolf CGB 2-24 Gasbrennwert-Heiztherme 8615010 Regelung nicht im Lieferumfang enthalten
Brennkammer geschlossen
für raumluftabhängigen und raumluftunabhängigen Betrieb
Normnutzungsgrad bis 110 % (Hi)/99 % (Hs)
Vormischbrenner für Erdgas E, LL und Flüssiggas
stufenlos modulierende Wärmeleistung ab 1,8 kW
serienmäßig mit Ausdehnungsgefäß
modulierender Hocheffizienzpumpe und 3-Wege-Ventil
beschichteter Heizwasserwärmetauscher Wolf ALUPro
effiziente Verbrennungstechnologie durch gasadaptive, selbstkalibrierende Verbrennungsregelung mit selbsttätiger Anpassung an die Gasqualität
automatische CO2-Einstellung durch selbstkalibrierende Verbrennungsluftregelung für extrem niedrige Schadstoffemission
kein Überströmventil
keine Rücklauftemperaturanhebung
Achtung: Bei Gasgeräten Montage nur durch qualifiziertes Fachpersonal !
" Produktdetails Werkseitig für Erdgas E, LL eingestellt umstellbar auf Flüssiggas Für die Raumheizung mit Anschlussmöglichkeit für einen separaten Speicher-Wassererwärmer Geprüft nach EG-Richtlinien und DIN EN 483 und DIN EN 12828 mit Vorlauftemperaturen bis 90° C und 3 bar zulässigem Betriebsdruck geeignet für gleitend abgesenkten Betrieb bis auf Raumtemperatur Leistung modulierend geregelt gasadaptive, selbst kalibrierende Verbrennungsregelung mit Vormischbrenner für extrem niedrige Schadstoffemissionen und sich ändernde Gasbeschaffenheit geschlossene Brennkammer für raumluftabhängigen und -unabhängigen Betrieb Drehzahlgeregelter Ventilator Verkleidung weiß RAL 9016 pulverbeschichtet Hoher Normnutzungsgrad bis 110% (Hi) / 99% (Hs) für bestmögliche Energieausnutzung. Bedingungen des Umweltzeichens „Blauer Engel“ nach RAL UZ61 bei Betrieb mit Erdgas Niedrige CO und NOx-Emissionen Stufenlos modulierende Wärmeleistung ab 1,8 kW Geringste Stromaufnahme im Standbybetrieb von 3W Modulierende Hocheffizienzpumpe (EEI < 0,23) zur automatischen Anpassung des Volumenstroms Regelung mit Gasfeuerungsautomat, elektronischer Zündung und Ionisations-Flammenüberwachung 10l Ausdehnungsgefäß <span style=\
International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A
Artikelbeschreibung:
WOLF Gasbrennwert-Heiztherme CGB-2-24ComfortLineHocheffizient und modern - das ist die Brennwerttechnik der Gas-Heiztherme CGB-2. Diese Anlage nutzt den Energieträger Gas optimal, sogar die im Abgas enthaltene Restenergie wird durch die sogenannte Wärmerückgewinnung wiederverwendet. Das ist umweltschonend, spart wertvolle Energie und bietet Ihnen zu jeder Jahreszeit optimalen Heizkomfort.Die wandhängende Gastherme ist ideal für Ein- und Mehrfamilienhäuser, sowohl für einen Neubau als auch bei einer Sanierung. Wenn Sie größere Mengen Warmwasser für sich und Ihre Familie benötigen, dann können Sie die CGB-2 jederzeit mit einem Speichergerät von WOLF ergänzen.Bedienen und überwachen Sie Ihre Heizung komfortabel über das separat erhältliche Bedienmodul BM-2 oder optional per Smartphone-App. So haben Sie jederzeit alles im Blick und können Ihr Heizsystem bequem an Ihre Bedürfnisse anpassen.Energieeffiziente Brennwerttechnik für höchsten Heizkomfort Bei der Brennwerttechnik wird der Energieinhalt des eingesetzten Brennstoffes nahezu vollständig ausgenutzt. Dazu wird das Abgas unter den Taupunkt abgekühlt. So entsteht flüssiges Kondensat. Bei dieser Umwandlung wird Wärme freigesetzt, die zusätzlich dem Heizsystem zugeführt werden kann. Ältere Heizsysteme nutzen hingegen lediglich den Heizwert des Brennstoffs, leiten den Wasserdampf zusammen mit dem bei der Verbrennung entstandenen CO2 und weiteren Stoffen also einfach über den Schornstein an die Umwelt ab. Das Abgas von alten Standardkesseln ist circa 240°C und das von Niedertemperaturkesseln etwa 160°C heiß. Ein Gas-Brennwertkessel stößt das Abgas aber nur noch mit circa 60°C aus ? und das spart ordentlich Brennstoff und damit Heizkosten ein. Zudem haben Gasheizungen, insbesondere Gasthermen, einen geringen Platzbedarf. Bereits innerhalb weniger Jahre amortisiert sich die Investition in ein Gas-Brennwertgerät. Um einen guten Brennwerteffekt zu erzielen, muss die Anlage auf den Nutzer und das Gebäude mittels Regelungseinstellung angepasst werden. So können Sie langfristig Heizkosten sparen. Die Vorteile im Überblick Hybrid+ Mit einem Wärmepumpen-Brennwert-Hybridsystem wie dem Hybrid+ lassen sich zwei Wärmerzeuger mit unterschiedlichen Heizleistungen kombinieren. Flip & Clean Das Flip?and?Clean? und aller bodenstehenden Öl?Brennwertgeräte. Smartset integrierbar Behalten Sie Ihre Haustechnik überall im Griff ? mit der Smartset App können Sie Ihr Heizungssystem steuern, auch wenn Sie grade nicht zuhause sind. Die Kommunikation ist über Smartphone, Laptop oder PC per LAN / WLAN-Modul möglich. H2-Ready Ein wichtiger Baustein für unsere klimaneutrale Zukunft ist die Nutzung von Wasserstoff. WOLF Gas-Brennwertgeräte können in Zukunft statt mit reinem Erdgas auch mit einem Wasserstoffanteil von bis zu 20 % betrieben werden. Sobald dieser klimafreundliche Energieträger im Gasnetz n wird, können die mit einem H2-Label gekennzeichneten Geräte ohne zusätzliche Umrüstmaßnahmen weiterbetrieben werden.längere Geräte-Lebensdauer und niedriger Brennstoffverbrauch durch eine stufenlos modulierbare Leistung schon ab 1,8?kWarbeitet sehr effizient mit einem Normnutzungsgrad von 110%, d.h. nicht nur der Energieträger Gas wird optimal genutzt, sondern auch die im Abgas enthaltene Restenergie wird wiederverwendetschont die Umwelt dank extrem niedriger Schadstoffemissioneneinfach und intuitiv zu bedienen über das Bedienmodul BM-2 oder über die Smartset-Appleiser Betrieb dank der speziellen Gehäuse-InnendämmungLieferumfang1 × Gasbrennwertgerät anschlussfertig, verkleidet1 × Einhängewinkel zur Wandmontage1 × Betriebsanleitung für die Fachkraft1 × Betriebsanleitung1 × Wartungsanleitung1 × Inbetriebnahme-Checkliste1 × Aufkleber ?G31/G30? (für Umstellung auf Flüssiggas)Erforderliches Zubehör Luft-/Abgaszubehör (siehe Planungshinweise)Raum- oder witterungsgeführte Regelung (Bedienmodul BM-2 oder Anzeigemodul AM)Kondensatablauftrichter mit SchlauchhalterWartungshähne für Heizungsvor- und RücklaufGaskugelhahn mi
