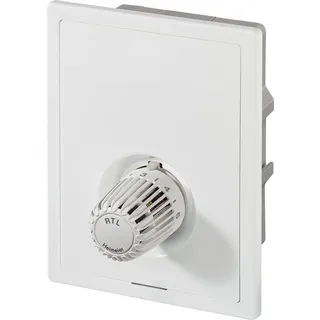

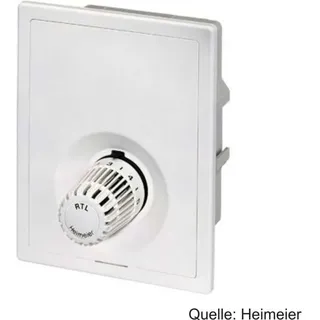

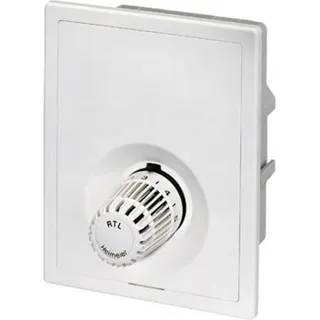

HEIMEIER Multibox RTL Unterputz Rücklauftemperaturbegrenzer Weiß

International, Post/DHL, GLS, Spedition, Versand nach A

Multibox RTL Unterputz-Rücklauftemperaturbegrenzer von HEIMEIER (Heimeier 9304-00.800) Mit Multibox macht die Montage von Unterputz-Komponenten für die Fußbodenheizung richtig Spaß. Einsatzbereich & Details: Der Heimeier Multibox RTL wird für die Maximalbegrenzung der Rücklauftemperatur bei z. B. kombinierten Fußboden-Radiatorheizungsanlagen zur Temperierung von Fußbodenflächen eingesetzt ( siehe Bild vergrößern ) Es wird ausschließlich die Rücklauftemperatur geregelt. Mit der Absperr- /Regulierspindel kann ein hydraulischer Abgleich vorgenommen werden. Steigt die Rücklauftemperatur z. B. auf Grund reduzierter Heizleistung der Fußbodenheizung durch Fremdwärmeeinflüsse an, so dehnt sich der Dehnstoff im Temperaturfühler aus und wirkt auf den Membrankolben. Dieser drosselt über die Ventilspindel die Wasserzufuhr im Fußboden-Heizkreis. Bei sinkender Mediumtemperatur verläuft der Vorgang umgekehrt. Das Ventil öffnet, wenn der eingestellte Begrenzungswert unterschritten wird. Alle Multibox-Ausführungen sind, je nach Rohrleitungsdruckverlust, geeignet für Heizflächen bis ca. 20 m2. Die Anschlüsse der Multibox sind 3/4 Zoll Eurokonus-Außengewinde und passend zu unseren Eurokonusverschraubungen 3/4 Zoll Vorteile: Er benötigt keinen elektrischen Anschluss oder sonstige Fremdenergie. Die geringe Einbautiefe des UP-Kasten beträgt nur 60 mm. Flexibler Einbau durch variablen Abstand zwischen UP-Kasten und Abdeckung von bis zu 30 mm. Die Abdeckung kann einen schrägen Einbau des UP-Kasten bis zu 6° je Seite ausgleichen. Abdeckung mit verdeckter Schraubbefestigung Ausführung mit Abdeckung und sichtbarer Skalenhaube in weiß Ventilgehäuse aus korrosionsbeständigem Rotguss universelle Anschlussmöglichkeiten Lieferumfang: Betriebsanleitung Heimeier RTL Box - Unterputz Thermostatventil und Thermostatkopf für Temperaturbegrenzung Frontblende in Farbe weiß

UPS, Spedition

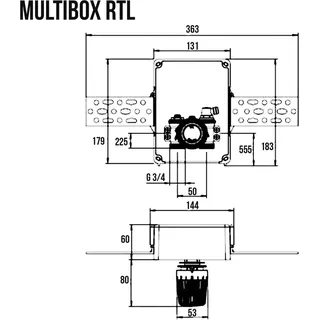

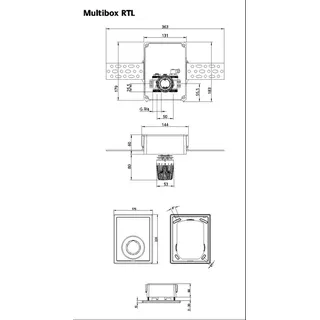

Maximalbegrenzung der Rücklauftemperatur, Voreinstellung, Absperrung und Entlüftung, für Fußbodenheizungen, Wandheizungen, kombinierte Fußboden- Radiatorheizungsanlagen, Gehäuse DN 15, die Bautiefe des UP-Kasten beträgt 60 mm, flexibler Einbau durch variablen Abstand zwischen UP-Kasten und Abdeckung von bis zu 30 mm, die Abdeckung kann einen schrägen Einbau des UP-Kasten bis zu 6° je Seite ausgleichen, Nenndruck PN 10, Thermostat-Kopf K 6-28 °C, Rücklauftemperaturbegrenzer RTL 0-50 °C, Temperatur max. Betriebstemperatur 90 °C, min. Betriebstemperatur 2 °C, es ist für alle Multibox-Ausführungen zu berücksichtigen, dass die von der Anlage gefahrene Vorlauftemperatur für den Systemaufbau der Fußbodenheizung geeignet ist, Ventilgehäuse korrosionsbeständiger Rotguss, O-Ringe EPDM, Ventilteller EPDM, Druckfedern Edelstahl, Thermostat-Oberteile Messing, PPS Spindel Niro-Stahlspindel mit doppelter O-Ring-Abdichtung, der äußere O-Ring ist unter Druck auswechselbar, Kunststoffelemente aus ABS und PA, Thermostat-Kopf K mit flüssigkeitsgefülltem Thermostat, Rücklauftemperaturbegrenzer (RTL) mit dehnstoffgefülltem Thermostat, Oberflächenbehandlung alle Ausführungen wahlweise mit Abdeckung und sichtbarer Skalenhaube in weiß RAL 9016 oder verchromt

International, Post/DHL, Andere, Versand nach CH, Versand nach A

Heimeier Heizungszubehör / Ersatzteil

Andere

IMI HEIMEIER Multibox RTL - weiß 9304-00.800

Post/DHL, Hermes

Produktdetails Anzahl Teile , 1 St., Technische Daten WEEE-Reg.-Nr. DE , 98097285,

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

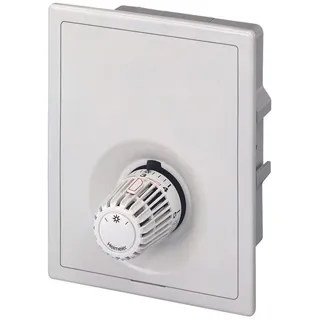

Thermostat Multibox RTL DN 159304-00.800WeißUnterputz-Einzelraumregelung für FußbodenheizungenMultibox wird für die dezentrale Regelung von Fußbodenheizungen, Wandheizungen oder kombinierten Fußboden-Radiatorheizungsanlagen eingesetzt. Ausgleich bei nicht lotrechtem Einbau bis 6° zu jeder Seite. Abdeckung mit verdeckter Schraubbefestigung. Ausführungen in weiß oder verchromt. Flexible Montage für alle Wandarten, 30 mm Tiefenausgleich.Ausgleich bei nicht lotrechtem Einbau bis 6° zu jeder SeiteGeschlossene AbdeckplatteMultibox C/E geeignet für Stellantriebe oder FerneinstellerAusgleich bei nicht lotrechtem Einbau bis 6° zu jeder SeiteFlexible Montage für alle Wandarten, 30 mm TiefenausgleichAbdeckung mit verdeckter SchraubbefestigungAusführungen in weiß oder verchromtFlexible Montage für alle Wandarten, 30 mm TiefenausgleichEinstellbereich:Thermostat-Kopf K:6 °C bis 28 °CRücklauftemperaturbegrenzer RTL:0 °C bis 50 °CTemperatur:Max. Betriebstemperatur: 90 °CMin. Betriebstemperatur: 2 °CEs ist für alle Multibox-Ausführungen zu berücksichtigen, dass die von der Anlage gefahrene Vorlauftemperatur für den Systemaufbau der Fußbodenheizung geeignet ist.Werkstoffe:Ventilgehäuse: korrosionsbeständiger RotgussO-Ringe: EPDMVentilteller: EPDMDruckfedern: EdelstahlThermostat-Oberteile: Messing, PPS.Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der Äußere O-Ring ist unter Druck auswechselbar.Kunststoffelemente aus ABS und PA.Fühlerelemente: Thermostat-Kopf K mit flüssigkeitsgefülltem Thermostat. Rücklauftemperaturbegrenzer (RTL) mit dehnstoffgefülltem Thermostat.Funktionen:Maximalbegrenzung der Rücklauftemperatur,Voreinstellung,Absperrung,EntlüftungDimensionen:Gehäuse DN 15.Die Bautiefe des UP-Kasten beträgt nur 60 mm.Flexibler Einbau durch variablen Abstand zwischen UP-Kasten und Abdeckung von bis zu 30 mm.Die Abdeckung kann einen schrägen Einbau des UP-Kasten bis zu 6° je Seite ausgleichen. HEIMEIER UP-Kasten Multibox RTL mit RTL, weiß RAL 9016 HEIMEIER Unterputz-Wandeinbaukasten mit Rücklauftemperaturbegrenzer (RTL), einschließlich Rahmen, Abdeckplatte und BefestigungsschienenFür die Rücklauftemperaturbegrenzung von z. B. kombinierten Fußboden-RadiatorheizungsanlagenVentilgehäuse aus korrosionsbeständigem Rotguss, einschließlich Bauschutzkappe, Entlüftungsventil und Absperr-/RegulierspindelThermostat-Oberteil mit Niro-Stahlspindel und doppelter O-Ring-AbdichtungÄußerer O-Ring ohne Entleeren der Anlage auswechselbarRTL-Fühlerelement mit Sollwertbereich 0 Grd C bis 50 Grd CMerkzahl 0-5Anschluss Außengewinde G 3/4, in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr Fabrikat: IMI Heimeier Typ: Multibox RTL Einbautiefe: 60 mm Farbe: Abdeckplatte und RTL-Fühlerelement weiß RAL 9016 Art.-Nr. 9304-00.800 Multibox RTL mit Rücklauftemperaturbegrenzer. Abdeckung und K-Thermostatkopf in Weiß RAL 9016 Heimeier multibox rtl retourwaterbegrenzing wit Wit

Post/DHL

Die Multibox RTL ist die ideale Lösung zur maximalen Begrenzung der Rücklauftemperatur in Fußboden-, Wand- und Kombiheizungen. Ihr integrierter Rücklauftemperaturbegrenzer arbeitet als stetiger Proportionalregler (P-Regler) ohne Hilfsenergie – ein elektrischer Anschluss ist nicht erforderlich. Durch den temperaturabhängigen Dehnstoff im Temperaturfühler wird die Ventilspindel präzise gesteuert, sodass die Heizleistung optimal reguliert wird. Dank des flexiblen 30 mm Tiefenausgleichs und des Ausgleichs von bis zu 6° bei nicht lotrechtem Einbau lässt sich die Multibox RTL einfach in allen Wandarten montieren. Die verdeckte Schraubbefestigung sorgt für eine elegante Optik, wahlweise in Weiß oder verchromt.

DPD, Spedition

Heimeier Multibox Einzelraumregelung 9304-00.800wird für die dezentrale Regelung von Fußbodenheizungen eingesetztMaximalbegrenzung der RücklauftemperaturVoreinstellungAbsperrung und Entlüftungfür FußbodenheizungenWandheizungenkombinierte Fußboden- RadiatorheizungsanlagenGehäuse DN 15die Bautiefe des UP-Kasten beträgt 60 mmflexibler Einbau durch variablen Abstand zwischen UP-Kasten und Abdeckung von bis zu 30 mmdie Abdeckung kann einen schrägen Einbau des UP-Kasten bis zu 6° je Seite ausgleichenNenndruck PN 10Rücklauftemperaturbegrenzer RTL 0-50 °Cmax. Betriebstemperatur 90 °Cmin. Betriebstemperatur 2 °Ces ist für alle Multibox-Ausführungen zu berücksichtigendass die von der Anlage gefahrene Vorlauftemperatur für den Systemaufbau der Fußbodenheizung geeignet istVentilgehäuse korrosionsbeständiger RotgussNiro-Stahlspindel mit doppelter O-Ring-Abdichtungder äußere O-Ring ist unter Druck auswechselbarKunststoffelemente aus ABS und PARücklauftemperaturbegrenzer (RTL) mit dehnstoffgefülltem Thermostatalle Ausführungen wahlweise mit Abdeckung und sichtbarer Skalenhaube in weiß RAL 9016 oder verchromtDurchflussrichtungspfeileAnschluss G 3/4 mit Konus passend für Klemmverschraubungen für Kunststoff-Kupfer-Präzisionsstahl- und Verbundrohr

Post/DHL, UPS, Trans-o-Flex, Spedition

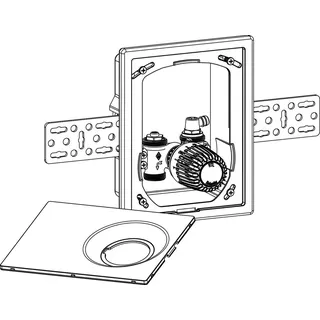

Der IMI Heimeier UP-Kasten Multibox RTL in weiß RAL 9016 ist eine Unterputz-Einzelraumregelung für Fußbodenheizungen und Wandheizungen. Er dient der dezentralen Regelung und Rücklauftemperaturbegrenzung, beispielsweise in kombinierten Fußboden-Radiatorheizungsanlagen. Das System ermöglicht einen Ausgleich bei nicht lotrechtem Einbau von bis zu 6 Grad zu jeder Seite und bietet einen Tiefenausgleich von 30 mm für eine flexible Montage in verschiedenen Wandarten. Welche Funktionen bietet die IMI Heimeier Multibox RTL? Die IMI Heimeier Multibox RTL ist als Unterputz-Einzelraumregelung konzipiert und ermöglicht die dezentrale Steuerung von Fußbodenheizungen, Wandheizungen oder kombinierten Fußboden-Radiatorheizungsanlagen. Ein integrierter Rücklauftemperaturbegrenzer (RTL) sorgt für die präzise Begrenzung der Rücklauftemperatur. Das RTL-Fühlerelement arbeitet mit einem Sollwertbereich von 0 Grd C bis 50 Grd C und einer Merkzahl von 0-5. Aus welchen Bauteilen besteht der UP-Kasten Multibox RTL? Der Unterputz-Wandeinbaukasten umfasst einen Rahmen, eine Abdeckplatte und Befestigungsschienen. Das Ventilgehäuse ist aus korrosionsbeständigem Rotguss gefertigt und beinhaltet eine Bauschutzkappe, ein Entlüftungsventil sowie eine Absperr-/Regulierspindel. Für eine zuverlässige Abdichtung sorgt ein Thermostat-Oberteil mit Niro-Stahlspindel und doppelter O-Ring-Abdichtung. Der äußere O-Ring ist bei Bedarf ohne Entleeren der Anlage auswechselbar. Welche Installationsvorteile bietet die Multibox RTL? Die Multibox RTL ist für eine flexible Montage in allen Wandarten konzipiert. Sie ermöglicht einen Ausgleich bei nicht lotrechtem Einbau von bis zu 6 Grad zu jeder Seite und bietet einen Tiefenausgleich von 30 mm. Die Abdeckung ist mit einer verdeckten Schraubbefestigung versehen. Für die Installation ist kein Spezialwerkzeug erforderlich. Welche Anschluss- und Regelungseigenschaften zeichnen die Multibox RTL aus? Der Anschluss erfolgt über ein Außengewinde G 3/4, welches in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohre geeignet ist. Der Rohranschluss ist als 3/4 Zoll Eurokonus ausgeführt, der Thermostatanschluss als M30 x 1,5. Die Bedienung erfolgt über einen festen Sensor/Thermostat, und eine Wassertemperaturregelung ist integriert. Der Kvs-Wert beträgt 1,35. Technische Daten Einbautiefe: 60 mm Farbe (Abdeckplatte und RTL-Fühlerelement): weiß RAL 9016 Sollwertbereich RTL-Fühlerelement: 0 Grd C bis 50 Grd C Merkzahl: 0-5 Anschluss Außengewinde: G 3/4 Rohranschluss: 3/4 Zoll Eurokonus Thermostatanschluss: M30 x 1,5 Kvs-Wert: 1,35 Einbaubreite: 131 Einbauhöhe: 183 Die IMI Heimeier Multibox RTL in weiß RAL 9016 bietet eine zuverlässige Lösung zur dezentralen Temperaturregelung in Fußboden- und Wandheizungen. Mit einer Einbautiefe von 60 mm und einem Sollwertbereich des RTL-Fühlerelements von 0 Grd C bis 50 Grd C ermöglicht dieses System eine präzise Rücklauftemperaturbegrenzung. Der Anschluss über G 3/4 Außengewinde ermöglicht Kompatibilität mit verschiedenen Rohrsystemen und der Kvs-Wert von 1,35 unterstreicht die Leistungsfähigkeit.

Post/DHL

Der TA Heimeier UP-Einzelraumreg Multibox RTL mit Rücklauftemperaturbegrenzer ist ein innovatives Heizgerät, das speziell für die effiziente Regelung der Raumtemperatur entwickelt wurde. Dieses Produkt ermöglicht eine präzise Steuerung der Heizleistung, um den Komfort in Wohn- und Arbeitsbereichen zu optimieren. Mit seiner benutzerfreundlichen Fernbedienung können Nutzer die Temperatur bequem anpassen, ohne sich direkt am Gerät zu befinden. Der Rücklauftemperaturbegrenzer sorgt dafür, dass die Rücklauftemperatur innerhalb eines optimalen Bereichs bleibt, was die Energieeffizienz erhöht und den Heizbetrieb sicherer macht. Hergestellt in Deutschland, steht dieses Produkt für hohe Qualität und Zuverlässigkeit. Die schlichte weisse Ausführung fügt sich harmonisch in verschiedene Raumgestaltungen ein und bietet eine praktische Lösung für die individuelle Heizungsregelung. - Präzise Regelung der Raumtemperatur für optimalen Komfort - Integrierter Rücklauftemperaturbegrenzer zur Verbesserung der Energieeffizienz - Benutzerfreundliche Fernbedienung für einfache Handhabung - Hergestellt in Deutschland für hohe Qualität und Zuverlässigkeit.
