Optimum Drehmaschine TU 2304 | 3420320

Andere

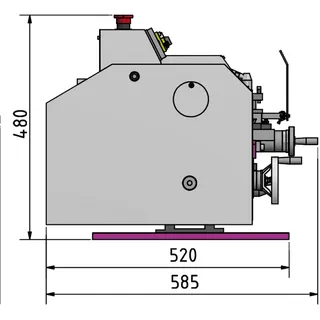

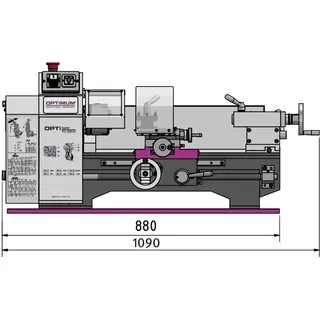

Allgemeine Beschreibung Die Optimum Drehmaschine TU 2304 bietet präzise Verarbeitung und ist ideal für anspruchsvolle Dreharbeiten. Sie verfügt über ein massives Prismenbett aus Grauguss, das mindestens sechs Monate abgelagert, induktiv gehärtet und präzisionsgeschliffen ist. Die Maschine garantiert eine Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm und ist mit rollgewalzten Trapezspindeln ausgestattet. Die Leitspindel ist in zwei Sinterlagern gelagert und alle Führungen sind durch Keilleisten nachstellbar. Der Schlitten ist präzise gearbeitet und die Handräder verfügen über eine einstellbare Feinskalierung von 0,04 / 0,01 mm. Technische daten Länge (Produkt): ca. 965 mm Breite/Tiefe (Produkt): ca. 585 mm Höhe (Produkt): ca. 510 mm Gewicht (Netto): ca. 111 kg Spitzenhöhe: 115 mm Spitzenweite: 450 mm Umlaufdurchmesser über Maschinenbett: 230 mm Umlaufdurchmesser über Planschlitten: 128 mm Bettbreite: 135 mm Drehzahlbereich: 125 – 2000 min ̄1 Leistung Antriebsmotor: 0,75 kW Anschlussspannung: 230 V Netzfrequenz: 50 Hz Spindelaufnahme zylindrisch: Ø 72 mm Spindelbohrung/Stangendurchlass: Durchmesser 20 mm Spindelkonus: MK 3 Reitstockaufnahme: MK 2 Reitstock Pinolenhub: 70 mm Steigung Metrisch: 0.4 - 3.5 mm/U Anzahl der Steigungen Metrisch: 14 Steigung Zoll: 44 - 8Gg/1" Anzahl der Steigungen Zoll: 14 Verfahrweg Oberschlitten: 75 mm Verfahrweg Planschlitten: 120 mm Verfahrweg Bettschlitten: 360 mm Lieferumfang Dreibacken-Drehfutter Ø 100 mm, zentrisch spannend Feste Zentrierspitze MK 2 und MK 3 Spritzwand Spänewanne Vierfach-Stahlhalter Wechselräder-Satz Bedienwerkzeug Weitere Informationen Not-Halt-Schlagschalter Drehfutterschutz Digitale Drehzahlanzeige EMV-Filterklasse C1

Post/DHL, GLS, Spedition

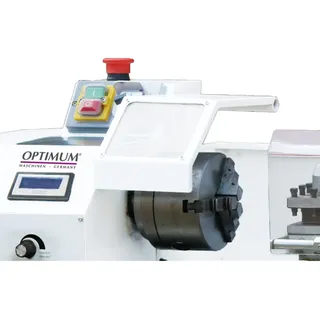

Präzise Verarbeitung Gehärtete und geschliffene Z-Achsen Führungsbahn Garantierte Rundlaufgenauigkeit der Spindelnase ? 0,009 mm Rundlaufgenauigkeit am Drehfutter ? 0,05 mm Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen Rechts-/Linkslauf im Bedienfeld schaltbar Rollgewalzte Trapezspindeln Drucklager Präzise gearbeiteter Schlitten Leitspindel in zwei Sinterlagern gelagert Alle Führungen durch Keilleisten nachstellbar Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm Reitstock zum Kegeldrehen ± 5 mm verstellbar Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm Not-Halt-Schlagschalter Schnelle, einfache und werkzeuglose Verstellung des Reitstockes mittels Klemmhebel Vierfach-Stahlhalter Hauptspindellager ...

Andere

OPTIMUM Drehmaschine TU 2304 / 3420320
