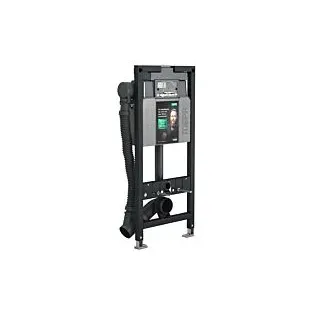

MEPA nextVIT Air-WC-Element 514820 Systembauhöhe 120 cm, Lüfter manuell

DPD, Spedition

Mepa nextVIT Air-WC-Element 514820 vormontiertes Montageelement für wandhängendes WC zur Geruchsabsaugung für Trockenbaumontage zur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwand zur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand selbsttragender Montagerahmen geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten pulverbeschichteter Profilrahmen höhenverstellbare Fußstützen 0-240 mm mit integrierter Rutschhemmung Fußplatten drehbar Bohrfehler ausgleichend Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes UP-Spülkasten Sanicontrol Typ A31 2-Mengen- oder 1-Mengen- oder Start/Stopp-Spültechnik Spülkasten komplett vormontiert Prüfung und CE-Kennzeichnung gemäß DIN EN 14 055 Wasseranschluss rechts Spülmenge 6/3 l (Werkseinstellung) Spülmengen getrennt einstellbar (große Spülmenge 5-7 l stufenlos kleine Spülmenge 3-4 bei Werkseinstellung sofortiges Nachspülen möglich integrierte Spülstromdrossel zur stufenlosen Reduzierung des Spülstroms von ca. 2,2 l/s (min. Drosselung) bis ca. 1,8 l/s (max. Drosselung) schwitzwassergedämmt mechanische Betätigung von vorn WC-Anschlussbogen 3-fach tiefenverstellbar Anschluss Dusch-WC-Systeme möglich Geruchsabsaugung mit integriertem Radiallüfter Lüfterbetrieb manuell oder elektronisch Drehzahlregulierung 230/24 DC Volt Netzbetrieb über integriertes UP-Netzgerät Schutzart IP 54 leckluftdichte Rückschlagklappe Wasseranschluss G 1/2 A mit integriertem Eckventil und Handrad PE Wand-WC-Anschlussbogen DN 90 PE Wand-WC-Anschlussgarnitur DN 90 PE Übergangsstück DN 90/110 Wand-WC-Befestigungsset M12 Bauschutzkasten für Revisionsöffnung 2 Schutzstopfen Rohranschluss-Set für Lüfter

DPD, Spedition, Versand nach CH, Versand nach A

Mepa nextVIT Air-WC-Element 514820 vormontiertes Montageelement für wandhängendes WC zur Geruchsabsaugung für Trockenbaumontage zur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwand zur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand selbsttragender Montagerahmen geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten pulverbeschichteter Profilrahmen höhenverstellbare Fußstützen 0-240 mm mit integrierter Rutschhemmung Fußplatten drehbar Bohrfehler ausgleichend Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes UP-Spülkasten Sanicontrol Typ A31 2-Mengen- oder 1-Mengen- oder Start/Stopp-Spültechnik Spülkasten komplett vormontiert Prüfung und CE-Kennzeichnung gemäß DIN EN 14 055 Wasseranschluss rechts Spülmenge 6/3 l (Werkseinstellung) Spülmengen getrennt einstellbar (große Spülmenge 5-7 l stufenlos kleine Spülmenge 3-4 bei Werkseinstellung sofortiges Nachspülen möglich integrierte Spülstromdrossel zur stufenlosen Reduzierung des Spülstroms von ca. 2,2 l/s (min. Drosselung) bis ca. 1,8 l/s (max. Drosselung) schwitzwassergedämmt mechanische Betätigung von vorn WC-Anschlussbogen 3-fach tiefenverstellbar Anschluss Dusch-WC-Systeme möglich Geruchsabsaugung mit integriertem Radiallüfter Lüfterbetrieb manuell oder elektronisch Drehzahlregulierung 230/24 DC Volt Netzbetrieb über integriertes UP-Netzgerät Schutzart IP 54 leckluftdichte Rückschlagklappe Wasseranschluss G 1/2 A mit integriertem Eckventil und Handrad PE Wand-WC-Anschlussbogen DN 90 PE Wand-WC-Anschlussgarnitur DN 90 PE Übergangsstück DN 90/110 Wand-WC-Befestigungsset M12 Bauschutzkasten für Revisionsöffnung 2 Schutzstopfen Rohranschluss-Set für Lüfter

Post/DHL, GLS, DPD, Spedition

Verwendungszweck:vormontiertes Montageelement für wandhängendes WCfür Trockenbaumontagezur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwandzur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwandzur Geruchsabsaugungbei Betrieb mit der Betätigungsplatte Zero Lumo kann der Lüfter entweder manuell oder automatisch angesteuert werdenEigenschaften:Systembauhöhe 120 cmselbsttragender Montagerahmengeeignet zur Beplankung mit Gipsfaser- oder Gipskartonplattenpulverbeschichteter Profilrahmenhöhenverstellbare Fußstützen 0 – 24 cm mit integrierter Rutschhemmung, Fußplatten drehbar, Bohrfehler ausgleichend, Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-ProfilMittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des ElementesUP-Spülkasten Sanicontrol Typ A312-Mengen- oder 1-Mengen- oder Start/Stopp-SpültechnikEasyConnect-System für werkzeuglose Montage am SpülkastenSpülkasten komplett vormontiertPrüfung und CE-Kennzeichnung gemäß DIN EN 14 055Wasseranschluss rechtsSpülmenge 6/3 l (Werkseinstellung)Spülmengen getrennt einstellbar:große Spülmenge 5 – 7 l, stufenloskleine Spülmenge 3 – 4,5 l, stufenlosmaximales Spülvolumen 7,5 lbei Werkseinstellung sofortiges Nachspülen möglichintegrierte Spülstromdrossel zur stufenlosen Reduzierung des Spülstroms von ca. 2,2 l/s (min. Drosselung) bis ca. 1,8 l/s (max. Drosselung)schwitzwassergedämmt25 Jahre Ersatzteilgarantie gemäß den MEPA-Garantiebedingungenmechanische Betätigung von vornWC-Anschlussbogen 3-fach tiefenverstellbarAnschluss Dusch-WC-Systeme möglichGeruchsabsaugung mit integriertem RadiallüfterLüfterbetrieb manuell oder elektronischDrehzahlregulierung230/24 DC Volt Netzbetrieb über integriertes UP-Netzgerät, Schutzart IP 54leckluftdichte RückschlagklappeLieferumfang:Montage-Set zur Montage in StänderleichtbauwandWasseranschluss G 1/2 A mit integriertem Eckventil und HandradPE Wand-WC-Anschlussbogen DN 90PE Wand-WC-Anschlussgarnitur DN 90PE Übergangsstück DN 90/110Wand-WC-Befestigungsset M12Bauschutzkasten für Revisionsöffnung2 SchutzstopfenRohranschluss-Set für LüfterBefestigungsmaterialHinweise: Aufgrund der geringen Lüfterleistung und dem damit verbundenen begrenzten Abluftvolumen, darf das Air-WC nicht als Ersatz für eine Raumentlüftung gemäß DIN 18017 eingesetzt werden. Für bestimmte WC-Keramiken nicht geeignet, siehe Passliste.

UPS

Serie: VariVIT ®, B: 50, H: 114.8, T: 15.5, Material:

Andere

Allgemeine Beschreibung Das Mepa nextVIT Air-WC-Element Typ A31 ist ein vormontiertes Montageelement mit integrierter Geruchsabsaugung, das für wandhängende WCs im Trockenbau konzipiert ist. Es kann sowohl zur Einzel- als auch zur Schienenmontage vor Massiv- oder Ständerleichtbauwänden verwendet werden. Der integrierte Radiallüfter entfernt unangenehme Gerüche direkt am Entstehungsort, wodurch die Raumluft unbelastet bleibt. Technische daten Systembauhöhe: 1200 mm Baulänge: 500 mm Bauhöhe: 1148 mm Bautiefe: 155 mm Spülvolumen: 6/3 l (Werkseinstellung), einstellbar von 5-7 l (große Spülmenge) und 3-4,5 l (kleine Spülmenge) Maximales Spülvolumen: 7,5 l Rohraußendurchmesser Entwässerung: 90 mm Rohraußendurchmesser Leitungswasser: 20,95 mm Geräuschklasse: Gruppe II, = 400 kg nach EN 997 Schutzart: IP 54 Kompatibilität und Zubehör Geeignet für wandhängende WCs mit einem Mittenabstand von 18 cm und 23 cm Kompatibel mit Dusch-WC-Systemen Wandwinkel zur Einzelmontage vor Massivwand (Art. 541023) Betätigungsplatten der Serien MEPA Zero Lumo, MEPA Zero, MEPA Orbit, MEPA Frame, MEPA Sun Installation Montage-Set zur Installation in Ständerleichtbauwänden enthalten Wasseranschluss G 1/2 A mit integriertem Eckventil und Handrad PE Wand-WC-Anschlussbogen DN 90 und PE Wand-WC-Anschlussgarnitur DN 90 Wand-WC-Befestigungsset M12 und Rohranschluss-Set für Lüfter enthalten Anwendung Das Air-WC-Element ist ideal für die Installation in Trockenbauwänden und bietet eine effektive Lösung zur Geruchsabsaugung in Badezimmern. Es ist sowohl für die manuelle als auch für die elektronische Betätigung des Lüfters geeignet und sorgt für eine angenehme Raumluft. Weitere Informationen 25 Jahre Ersatzteilgarantie gemäß den MEPA-Garantiebedingungen Eine Liste von WC-Keramiken, die nicht mit dem Air-WC kompatibel sind, finden Sie unter: www.mepa.de/Download/Planungshilfen Ausführliche Informationen zu den MEPA Garantiebedingungen finden Sie unter: www.mepa.de/mepa/garantie

Andere

Mepa nextVIT Air-WC-Element 514820 Systembauhöhe 120 cm, Lüfter manuell

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

VERWENDUNGSZWECK - vormontiertes Montageelement für wandhängendes WC - zur Geruchsabsaugung - für Trockenbaumontage - zur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwand - zur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand EIGENSCHAFTEN - Systembauhöhe 1200 mm - selbsttragender Montagerahmen - geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten - pulverbeschichteter Profilrahmen - höhenverstellbare Fußstützen 0-240 mm mit integrierter Rutschhemmung, Fußplatten drehbar, Bohrfehler ausgleichend, Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil - Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes - geeignet zur Wandbefestigung mit Stockschrauben M10 - UP-Spülkasten Sanicontrol Typ A31 - 2-Mengen- oder 1-Mengen- oder Start/Stopp-Spültechnik - EasyConnect-System für werkzeuglose Montage am Spülkasten - Spülkasten komplett vormontiert - Prüfung undKennzeichnung gemäß DIN EN 14 055 - Wasseranschluss rechts - Spülmenge 6/3 l (Werkseinstellung) - Spülmengen getrennt einstellbar: große Spülmenge 5 - 7 l, stufenlos kleine Spülmenge 3 - 4,5 l, stufenlos - maximales Spülvolumen 7,5 l - bei Werkseinstellung sofortiges Nachspülen möglich - integrierte Spülstromdrossel zur stufenlosen Reduzierung des Spülstroms von ca. 2,2 l/s (min. Drosselung) bis ca. 1,8 l/s (max. Drosselung) - schwitzwassergedämmt - mechanische Betätigung von vorn - WC-Anschlussbogen 3-fach tiefenverstellbar - Anschluss Dusch-WC-Systeme möglich - Geruchsabsaugung mit integriertem Radiallüfter - Lüfterbetrieb manuell oder elektronisch - Dehzahlregulierung - 230/24 DC Volt Netzbetrieb über integriertes UP-Netzgerät, Schutzart IP 54 - leckluftdichte Rückschlagklappe LIEFERUMFANG - Montage-Set zur Montage in Ständerleichtbauwand - Wasseranschluss G 1/2 A mit integriertem Eckventil und Handrad - PE Wand-WC-Anschlussbogen DN 90 - PE Wand-WC-Anschlussgarnitur DN 90 - PE Übergangsstück DN 90/110 - Wand-WC-Befestigungsset M12 - Bauschutzkasten für Revisionsöffnung - 2 Schutzstopfen - Rohranschluss-Set für Lüfter - Befestigungsmaterial ZUBEHÖR - Wandwinkel zur Einzelmontage vor Massivwand (Art. 541023) - Betätigungsplatten Serie MEPA Zero Lumo - Betätigungsplatten Serie MEPA Zero - Betätigungsplatten Serie MEPA Orbit - Betätigungsplatten Serie MEPA Frame - Betätigungsplatten Serie MEPA Sun MEPA nextVIT Air-WC-Element Typ A31 SBH 120 mit manuellem LüfterDas MEPA nextVIT Air-WC-Element Typ A31 SBH 120 ist ein vormontiertes Unterputzelement für wandhängende WCs. Es ermöglicht eine komfortable Geruchsabsaugung durch den integrierten Radiallüfter und bietet flexible Einbaumöglichkeiten in Trockenbau- oder Massivwänden. Der Sanicontrol UP-Spülkasten ist werkseitig vormontiert und erlaubt 2-Mengen-, 1-Mengen- oder Start/Stopp-Spültechnik mit stufenlos einstellbarer Spülmenge.Vormontiertes WC-Unterputzelement für A31 SBH 120Integrierter Radiallüfter für Geruchsabsaugung, manuell steuerbarSelbsttragender Profilrahmen mit höhenverstellbaren FußstützenSanicontrol UP-Spülkasten mit 2-Mengen-, 1-Mengen- oder Start/Stopp-SpültechnikStufenlos einstellbare Spülmenge, Anschluss Dusch-WC möglichTechnische Daten:Systembauhöhe: 1200 mmMontage: Trockenbau, Massiv- oder Ständerleichtbauwand, Schienenmontage möglichSpültechnik: 2-Mengen, 1-Mengen oder Start/StoppWasseranschluss: rechts, G 1/2 A mit integriertem EckventilLüfter: Radiallüfter, manuell steuerbar, 230/24 V DCMechanische Betätigung von vorneMax. Spülvolumen: 7,5 lLieferumfangMEPA nextVIT Air-WC-Element Typ A31 SBH 120 mit manuellem LüfterMontage-Set zur Montage in StänderleichtbauwandWasseranschluss G 1/2 A mit integriertem Eckventil und HandradPE Wand-WC-Anschlussbogen DN 90PE Wand-WC-Anschlussgarnitur DN 90PE Übergangsstück DN 90/110Wand-WC-Befestigungsset M12Bauschutzkasten für Revisionsöffnung2 SchutzstopfenRohranschluss-Set für LüfterBefestigungsmaterial MEPA MEPA nextVIT Air-WC-Element SPK A31 Lüfter manuell VERWENDUNGS

International, Post/DHL, Andere, Versand nach CH, Versand nach A

Vormontiertes WC-Element – MEPA nextVIT Air Typ A31 SBH 120, geeignet für wandhängende WCs in Trockenbau- oder Massivwandmontage. Integrierter manueller Lüfter – Geruchsabsaugung über Radiallüfter, manuell oder elektronisch steuerbar, Netzbetrieb 230/24 V DC. Flexibel und robust – selbsttragender Profilrahmen, höhenverstellbare Fußstützen, Montage möglich in UW-Profilen Sanicontrol UP-Spülkasten – 2-Mengen- oder 1-Mengen- oder Start/Stopp-Spültechnik, werkseitig vormontiert, stufenlos einstellbare Spülmengen (klein 3–4,5 l, groß 5–7 l). 1. Komplettes Montageset – inkl. PE-WC-Anschlussbogen, Wand-WC-Befestigungsset M12, Rohranschluss für Lüfter, Bauschutzkasten und Befestigungsmaterial.

International, Post/DHL, UPS, Spedition, Versand nach CH, Versand nach A

Serie: VariVIT ®, B: 50, H: 114.8, T: 15.5

Post/DHL, UPS, Trans-o-Flex, Spedition

VERWENDUNGSZWECK - vormontiertes Montageelement für wandhängendes WC - zur Geruchsabsaugung - für Trockenbaumontage - zur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwand - zur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand EIGENSCHAFTEN - Systembauhöhe 1200 mm - selbsttragender Montagerahmen - geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten - pulverbeschichteter Profilrahmen - höhenverstellbare Fußstützen 0-240 mm mit integrierter Rutschhemmung, Fußplatten drehbar, Bohrfehler ausgleichend, Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil - Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes - geeignet zur Wandbefestigung mit Stockschrauben M10 - UP-Spülkasten Sanicontrol Typ A31 - 2-Mengen- oder 1-Mengen- oder Start/Stopp-Spültechnik - EasyConnect-System für werkzeuglose Montage am Spülkasten - Spülkasten komplett vormontiert - Prüfung und CE-Kennzeichnung gemäß DIN EN 14 055 - Wasseranschluss rechts - Spülmenge 6/3 l (Werkseinstellung) - Spülmengen getrennt einstellbar: große Spülmenge 5 - 7 l, stufenlos kleine Spülmenge 3 - 4,5 l, stufenlos - maximales Spülvolumen 7,5 l - bei Werkseinstellung sofortiges Nachspülen möglich - integrierte Spülstromdrossel zur stufenlosen Reduzierung des Spülstroms von ca. 2,2 l/s (min. Drosselung) bis ca. 1,8 l/s (max. Drosselung) - schwitzwassergedämmt - 25 Jahre Ersatzteilgarantie gemäß den MEPA-Garantiebedingungen - mechanische Betätigung von vorn - WC-Anschlussbogen 3-fach tiefenverstellbar - Anschluss Dusch-WC-Systeme möglich - Geruchsabsaugung mit integriertem Radiallüfter - Lüfterbetrieb manuell oder elektronisch - Dehzahlregulierung - 230/24 DC Volt Netzbetrieb über integriertes UP-Netzgerät, Schutzart IP 54 - leckluftdichte Rückschlagklappe LIEFERUMFANG - Montage-Set zur Montage in Ständerleichtbauwand - Wasseranschluss G 1/2 A mit integriertem Eckventil und Handrad - PE Wand-WC-Anschlussbogen DN 90 - PE Wand-WC-Anschlussgarnitur DN 90 - PE Übergangsstück DN 90/110 - Wand-WC-Befestigungsset M12 - Bauschutzkasten für Revisionsöffnung - 2 Schutzstopfen - Rohranschluss-Set für Lüfter - Befestigungsmaterial ZUBEHÖR - Wandwinkel zur Einzelmontage vor Massivwand (Art. 541023) - Betätigungsplatten Serie MEPA Zero Lumo - Betätigungsplatten Serie MEPA Zero - Betätigungsplatten Serie MEPA Orbit - Betätigungsplatten Serie MEPA Frame - Betätigungsplatten Serie MEPA Sun
