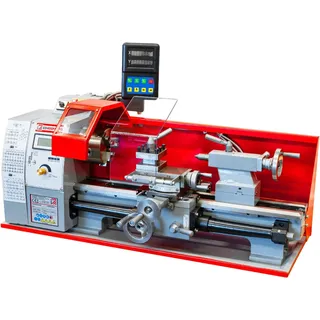

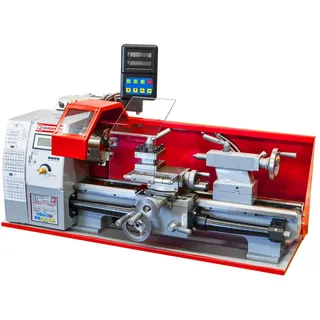

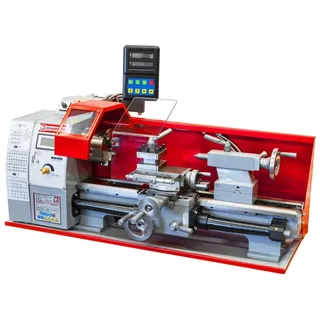

Metalldrehmaschine zum Plan-, Längs- und Gewindedrehen rotationssymmetrischer Werkstücke. Holzmann Metalldrehbank (Modell ED400FDDIG): Spannung 230 V / 50 Hz, Bettbreite 100 mm, max. Umlaufdurchmesser Bett 210 mm. Auch bekannt als Drehbank, Metalldrehmaschine. Holzmann Metalldrehbank Spannung 230 V / 50 Hz: Ausstattung & Vorteile Plan-, Längs- und Gewindedrehen in einer Maschine Leitspindel für Gewinde- und Längsdrehen (größere Modelle zusätzlich mit Zugspindel) Mehrere Drehzahlen für unterschiedliche Werkstoffe und Durchmesser Stabiles Maschinenbett für schwingungsarmen, präzisen Lauf Robuste Bauweise für Reparatur, Fertigung und Ausbildung Holzmann Metalldrehbank: Einsatzbereich Einsatzbereich: Schlossereien, Reparaturbetriebe und Ausbildung für die spanende Bearbeitung von Wellen, Bolzen und Buchsen. Passendes Zubehör: Zubehör Metallbearbeitung . Holzmann Metalldrehbank: Technische Merkmale Spannung: 230 V / 50 Hz Bettbreite: 100 mm max. Umlaufdurchmesser Bett: 210 mm max. Umlaufdurchmesser Querschlitten: 134 mm Spindelbohrung: 21 mm Aufstellmaß: 940 x 380 x 345 mm Nettogewicht: 70 kg Drehmaschinen Spitzenweite: 400 mm mm/U Verfahrweg Längsschlitten: 376 mm Verfahrweg Querschlitten: 80 mm Maschinentyp: Metalldrehmaschine (Leit- und Zugspindeldrehmaschine) Drehzahl: mehrere wählbare Spindeldrehzahlen Holzmann Metalldrehbank: Häufige Fragen Was kann ich mit der Drehmaschine bearbeiten? Rotationssymmetrische Metallwerkstücke wie Wellen, Bolzen und Buchsen, durch Plan-, Längs- und Gewindedrehen. Kann die Maschine Gewinde drehen? Ja. Über die Leit- und Zugspindel lassen sich Gewinde sowie maßhaltige Längsvorschübe realisieren. Braucht die Drehmaschine Kühlung? Beim Zerspanen von Stahl ja. Kühlschmierstoff verbessert die Oberfläche und die Standzeit des Werkzeugs. Was bedeuten Spitzenweite und Umlaufdurchmesser? Die Spitzenweite ist der maximale Abstand zwischen Haupt- und Reitstockspindel und begrenzt die Werkstücklänge; der Umlaufdurchmesser über dem Bett begrenzt den größten drehbaren Durchmesser. Beide Werte zusammen bestimmen, welche Werkstücke sich aufspannen und drehen lassen. Herstellerangaben Holzmann Metalldrehbank ED400FDDIG 230V Highlights mit Leitspindel zum Gewindeschneiden oder automatischem Längsdrehen Prismenbettführungen induktiv gehärtet und präzisionsgeschliffen Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert Hohe Rundlaufgenauigkeit der Hauptspindel Drehzahl stufenlos regelbar, komfortabel abzulesen über digitale Drehzahlanzeige serienmäßig mitgelieferte Wechselräder für großen Gewindeschneidbereich Keilleisten der Schlittenführung spielfrei nachstellbar Leistungsstarker, wartungsfreier Motor mit Unterspannungsauslösung äußerst durchzugskräftiger, weitgehend konstanter Drehmomentverlauf Rechts-Linkslauf am Bedienfeld schaltbar Reitstock kann zum Kegeldrehen verschoben werden Hinweis: Maschine läuft beim Rückwärtsdrehen mit halber Geschwindigkeit. 2-Achsen Digitalanzeige Lieferumfang: 3-Backenfutter Ø 100mm, Vierfachstahlhalter, feste Körnerspitze MK3, feste Körnerspitze MK2, Spänerückwand, Spänewanne, Wechselrädersatz, Bedienwerkzeug Technische Details Motordaten Motorleistung S1 in W450 Motorleistung S6 in W630 Spannung230 V / 50 Hz Kabellänge1,7m Allgemeine Abmessungen Aufstellmaß in mm940 x 380 x 345 Bettbreite in mm100 Drehmaschinen Spitzenweite in mm400 max. Umlaufdurchmesser Bett in mm210 max. Umlaufdurchmesser Querschlitten in mm134 Drehspindeldrehzahl in min-150-2500 Spindelbohrung in mm21 SpindelaufnahmeMK3 / MT3 ReitstockkonusMK2 / MT2 Längsvorschub0,089 / 0,147 / 0,198 mm/U Verfahrweg Längsschlitten in mm376 Verfahrweg Querschlitten in mm80 Verfahrweg Oberschlitten in mm55 Pinolenweg in mm55 Gewinde Metrisch in mm/r0,5 -3 (14) Gewinde Zoll8 - 44 TPI (10) max. Werkzeugaufnahme10 Gewicht Bruttogewicht in kg77 Nettogewicht in kg70 Versandmaße Verpackungsbreite in mm450 Verpackungslänge in mm900 Verpackungshöhe in mm450 Allgemeine Daten EAN Code9120058378065 Herstellerinformationen Wirtschaftsakteur: HOLZMANN MASCHINEN GmbH Marktplatz 4 4170 Haslach an der Mühl, Österreich Tel.: +43 7289 715620 E-Mail:
