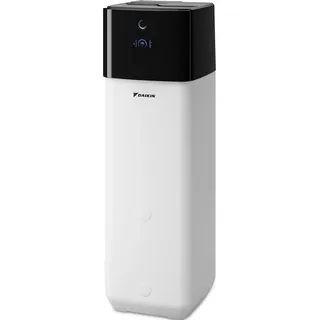

Daikin Altherma 3 H HT ECH2O 500 HC Biv Inneneinheit mit integriertem 500‐L‐Speicher (Bestell-Nr. ETSXB16P50E7) – Heizen, Kühlen und hygienische Warmwasserbereitung in einer Systemlösung Die Daikin Altherma 3 H HT ECH2O 500 HC Biv Inneneinheit mit integriertem 500‐Liter-Speicher ist eine zentrale Systemkomponente für Luft-Wasser-Wärmepumpenlösungen von Daikin. Sie adressiert typische Anforderungen moderner Wohngebäude: effizient heizen und kühlen, zugleich zuverlässig und hygienisch Warmwasser bereiten und das Ganze smart, sicher und integrationsfähig. In Kombination mit passenden Außengeräten der Serie Altherma 3 H HT (14/16/18 kW) bietet diese Inneneinheit eine kompakte Lösung für Neubau und Sanierung – inklusive Durchlauf-Warmwasserprinzip, Solaranbindung und komfortabler Regelung. Vorteile auf einen Blick Hygienische Warmwasserbereitung dank Durchlaufprinzip – minimiert Stagnatio...
Luft-Wasser-Wärmepumpen-Inneneinheit DAIKIN Altherma 3 H HT ECH2O 500 H/C Biv, Version Heizen/Kühlen, mit integriertem 500 L Wärmespeicher und zusätzlichem Wärmetauscher für die Einbindung eines externen Wärmeerzeugers oder einer Drucksolaranlage.

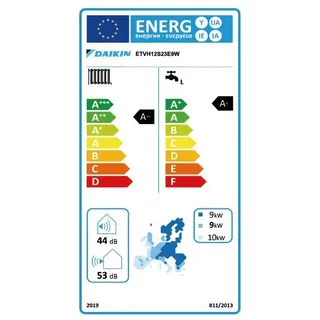

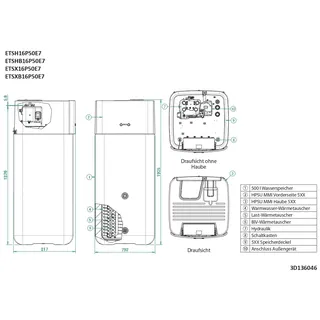

Allgemeine Beschreibung Die Daikin Altherma 3 H HT ECH2O 500 HC ist eine hochmoderne Inneneinheit mit integriertem 500 l Wärmespeicher, die eine effiziente Lösung für Heizen, Kühlen und die hygienische Warmwasserbereitung im Durchlaufprinzip bietet. Sie nutzt die neueste Wärmepumpentechnologie und ermöglicht die Kombination mit zusätzlichen Wärmequellen, wie Solaranlagen oder bestehenden Heizsystemen. Technische daten Abmessungen (HxBxT): 1896 x 790 x 790 mm Gewicht: 120 kg Betriebsbereich Heizen: 15 °C bis 70 °C Betriebsbereich Kühlen: 5 °C bis 22 °C Betriebsbereich Warmwasser: 10 °C bis 75 °C (ab 65 °C mit BUH) Speicher Wasservolumen: 477 l Max. Wassertemperatur: 85 °C Wärmeverlust: 1,7 kWh/24h Schallleistungspegel: 40 dBA Stromversorgung: 1-phasig/50 Hz/230 V Empfohlene Sicherung: 20 A Schutzart (IP): IPX4 Max. elektrische Leistungsaufnahme: 13 kW Zapfprofil: XL Energieeffizienzklasse Raumheizung: A++ Energieeffizienzklasse bei der Warmwasserbereitung: A Kompatibilität und Zubehör Zusätzlicher Druckwärmetauscher für Solaranwendungen oder externe Wärmeerzeuger Steuerung über App möglich (Zubehör notwendig) Heizstab (9 kW) separat bestellbar Anschlussset und Zirkulationsbremse separat bestellen Installation Installation sollte nur durch autorisierte Fachkräfte erfolgen Bei Geräten mit einem Anschlusswert von 400 V ist ein Starkstromanschluss notwendig Zustimmung des Netzbetreibers vor Erstinstallation erforderlich Für Geräte mit einer Nennleistung von mehr als 12 kW ist die Zustimmung des Netzbetreibers notwendig Anwendung Die Daikin Altherma 3 H HT ECH2O Inneneinheit eignet sich für folgende Anwendungen: Heizen Kühlen Warmwasserbereitung Weitere Informationen Integrierte Komfort-Regelung DAIKIN RoCon+ mit Klartextdisplay und intuitiver Menüführung Wartungsfreier Speicher: keine Korrosion, keine Anode, kein Kesselstein oder Kalkablagerungen Wochenzeitschaltuhr für Heizung/Kühlung und Trinkwassererwärmung Frischwasserprinzip: hygienisches Wasser, keine thermische Legionellen-Desinfektion erforderlich Datentransfer über USB und Internet möglich Modulierender Kompressor: nein Art der Regelung: witterungsabhängige Regelung
Post/DHL, Spedition, Versand nach CH, Versand nach A
Artikelbeschreibung:
DAIKIN Luft-Wasser-Wärmepumpe Altherma 3 H HT ECH2O Inneneinheit ETSXB16P50E7 mit integrierten 500 Liter Wärmespeicher ( ~Heizen und *Kühlen ) mit Bivalenzfunktion Was macht die DAIKIN Altherma 3 H HT Serie so einzigartig? Sie ist die optimale Lösung für die Renovierung sowie den Tausch von Gasgeräten, Ölgeräten oder sonstigen Heizsystemen. Da sie Vorlauftemperaturen bis zu 70° C bei -15 °C Außentemperatur erreicht, ist sie damit für Fußbodenheizungen und auch für Heizkörper geeignet. Die Komplettlösung von Daikin - das DAIKIN Altherma 3 H HT ECH2O Kombi-Standgerät Es beinhaltet modernste Wärmepumpentechnik, kombiniert mit einem integrierten Wärmespeicher für hygienisch einwandfreies Trinkwasser. Die wichtigsten Vorteile im Überblick: Integrierter Wärme- und Solarspeicher Heizen, Kühlen und Warmwasser in einem Höchste Hygiene durch Trennung von Speicher- und Trinkwasser Kombinierbar mit Solar durch das Drain-Back System (unterstützt Warmwasserbereitung) Intelligentes Speichermanagment ( ISM) für maximale Energieeffizienz auf höchstem Heiz- und Warmwasserkomfort Eine zusätzliche Wärmequelle, z. B. Solaranlage oder bestehende Heizsysteme können durch die Bivalenzfunktion mit eingebunden werden (zusätzlicher Wärmetauscher). Auf Wunsch Regelung per APP Hohe Effizienz Hohe Vorlauftemperaturen bis 70° C Freie Wahl zwischen Fußbodenheizung und Radiatoren (bestehende Heizkörper können weiter genutzt werden) Betriebsbereich der Wärmepumpe bis -28° C Kühlfunktion im Sommer extrem leise Invertertechnik Smart Grid Ready einfache Installation Kältemittel nur im Außengerät, kein Kälteschein bei der Installation nötig. Innovativer hochwertiger Trinkwasserspeicher Der Daikin Wärmespeicher ist aus komplett hygienischen Materialien (Kunststoff) gefertigt. Warmwasser wird hier im Durchlaufprinzip erhitzt, sodass das Trinkwasser keine lange Verweildauer im Speicher hat und somit auch die Legionellen- und Bakteriengefahr auf ein Minimum reduziert werden kann. Das Edelstahlwellrohr verhindert des Weiteren lästige Kalkablagerungen und verlängert damit die Lebensdauer Ihrer Wärmepumpe immens. Bequeme und moderne Steuerung via "Daikin Eye" Die digitale Steuerung ist intuitiv zu bedienen. Das Daikin-Eye zeigt immer den aktuellen Betriebszustand an. "Blau" ist perfekt! Im Fall einer Störung wechselt die Anzeige auf "Rot". Farbiges Klartextdisplay - mit mehrfarbiger Hintergrundbeleuchtung zur Visualisierung von Status- und Fehlermeldungen. Bei Steuerung über die APP ist kein zusätzliches Zubehör notwendig. Schnelle Konfiguration in weniger als 10 Schritten, ermöglichen einen benutzerfreundlichen Einstieg in den Wärmepumpenbetrieb. Komplettsets mit passenden Außeneinheiten: EPRA14DW17 - Baugröße 14 EPRA16DW17 - Baugröße 16 EPRA18DW17 - Baugröße 18 Standardmäßiger Lieferumfang: Daikin Altherma 3 H HT Ech2O Innengerät ETSXB16P50E7 mit Bivalenzfunktion | Heizen und Kühlen + 500L Speicher Notwendiges Zubehör! Inline-Backupheater für Ech2O Innengerät Anschluss-Set Inline-BUH Ech2O Innengerät Zirkulationsbremse SKB Schlamm- und Magnetitabscheider SAS1 Überströmventil Frostschutzventile Achtung: Dieses Innengerät kann nur mit passendem Außengerät betrieben werden! Wie funktioniert eigentlich die Luft-Wasser-Wärmepumpe? Luft ist überall, kostenlos verfügbar und als Energiequelle ökologisch, da sie ohne unser Zutun, durch den Stoffwechsel von Pflanzen erzeugt wird. Luft ist auch die Energiequelle für die Luft-Wasser-Wärmepumpe von Daikin. Über die Außenventilatoren wird die Außenluft angesaugt und an einen Wärmetauscher weitergeleitet. Dadurch wird der Luft Wärme entzogen und an eine zirkulierende Flüssigkeit abgegeben. In diesem Fall handelt es sich um das Kältemittel R-32. Dieses ändert seinen Aggregatzustand bereits bei niedrigen Temperaturen. Zum Vergleich dazu verdunstet Wasser bei 100 Grad Celsius. Das Kältemittel verdampft bereits beim geringsten Kontakt mit der zuvor der Luft entzogen Wärme. Beim Verdampfen des Kältemittels werden verhältnismäßig große Mengen Energie freigesetzt. Es folgt der Verdichtungsprozess. Ein angetriebener Kompressor erhöht den Druck des Kältemitteldampfes. Dies erhöht auch die Temperatur. Die so erzeugte Wärme wird über einen Wärmetauscher an den Heizkreislauf weitergegeben. Der Kältemitteldampf kühlt allmählich ab und verflüssigt sich wieder. In einem Expansionsventil wird der Druck abgelassen, bis der Dampf wieder flüssig ist. Jetzt kann der Vorgang wiederholt werden. Alle Kompressoren der Daikin-Wärmepumpe werden innerhalb der Unternehmensgruppe entwickelt und gefertigt.

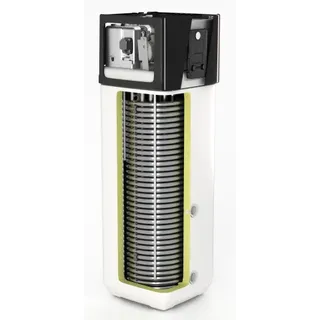

Daikin Altherma 3 H HT ECH2O Inneneinheit mit integr. 500 l Wärmespeicher und Bivalenzfunktion Effizientes Monoblock-System Diese Inneneinheit ist ein äußerst effizientes Monoblock-System, das perfekt auf das Außengerät DAIKIN Altherma 3 H HT mit Leistungen von 14, 16 und 18 kW abgestimmt ist. Mit einem integrierten 500 Liter Wärmespeicher bietet dieses System eine leistungsstarke Lösung für die hygienische Warmwasserbereitung im Durchlaufprinzip. Diese Einheit ist äußerst vielseitig und kann für Heizen, Kühlen und die Bereitstellung von Warmwasser genutzt werden, was sie zu einer umfassenden Lösung für verschiedene Anwendungen macht. Bivalenzfunktion Die Inneneinheit beistzt einen zusätzlichen Druckwärmetauscher für Solaranwendungen oder externe Wärmeerzeuger. Die max. Heizleistung kann somit durch einen zweiten Wärmeerzeuger um 8 kW erhöht werden. Umweltfreundliche moderne Ausstattung Das System ist mit dem umweltfreundlichen Kältemittel R32 ausgestattet, das zu einer Reduzierung der Umweltauswirkungen beiträgt. Die hydraulische Ausstattung umfasst eine Hocheffizienzpumpe, Umschaltventile für verschiedene Betriebsmodi und integrierte Funktionen wie eine Rücklauftemperaturbegrenzung für Solaranwendungen, eine Überströmung, eine Sicherheitsbaugruppe mit elektronischem Manometer und Sicherheitsventil, einen Durchflusssensor sowie Füll- und Entleerungshähne. Elektrische Ausrüstung und Plug-and-Play-Anschluss Die elektrische Ausrüstung enthält Lastrelais und ist für einen Plug-and-Play-Anschluss für Elektro-Zusatz- oder Brauchwasserheizung mit 9 kW vorbereitet. Bitte beachten Sie, dass der Heizstab separat bestellt werden muss. Weitere Produktdetails und Vorteile: Truhengerät integr. Komfort-Regelung DAIKIN RoCon+ mit Klartextdisplay integr. Volumenstromsensor zwei versch. Zugriffsebenen (Bedien- und Fachpersonalebene) Wartungsfreier Speicher: keine Korrosion, keine Anode, kein Kesselstein oder keine Kalkablagerungen und keine Wasserverluste durch Sicherheitsventil Wochenzeitschaltuhr für Heizung/Kühlung und Trinkwassererwärmung Frischwasserprinzip: hygienisches Wasser, keine thermische Legionellen-Desinfektion erforderlich elektrisch komplett verdrahtet, mit Klemmleisten für Netzeinspeisung und Verbindung zum Außengerät Anschlussmöglichkeit einer Trinkwasser-Zirkulationspumpe Steuerung über App möglich Hinweis: Bitte bestellen Sie den Heizstab, das dazugehörige Anschlussset sowie die Zirkulationsbremse als notwendiges Zubehör separat. Technische Daten: ETSXB16P50EF7 Schalldruckpegel Nom. dB(A) 32.8 Betriebsbereich Kühlung Umgebung Min. °C TK 0 (2) Wasserseite Max. °C 0 (2) Min. °C 0 (2) Heizen Wasserseite Max. °C 0 (2) Min. °C 0 (2) Sound power level Nom. dB(A) 45.6 Abmessungen Maßeinheit Breite mm 792 Tiefe mm 816 Höhe mm 1,910 Gehäuse Material Schlagfestes Polypropylen Colour Verkehrsweiß (RAL 9016) / Verkehrsschwarz (RAL 9017) Gewicht Maßeinheit kg 100 Power supply Phase 1~ Frequenz Hz 50 Spannung V 230 Hinweise (1) - Wärmeverlust gemäß EN12897 (2) - Siehe Zeichnungen zu Betriebsgrenzen (1) - Wärmeverlust gemäß EN12897 (2) - Siehe Zeichnungen zu Betriebsgrenzen Lieferumfang: 1 x Daikin Altherma 3 H HT ECH 2O integr. 500 l Wärmespeicher und Bivalenzfunktion 1 x Betriebs- und Installationsanleitung ! INSTALLATIONSHINWEIS ! Bei den Geräten mit einem Anschlusswert von 400 V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen. Für Geräte mit einer Nennleistung von mehr als 12 kW benötigen Sie die Zustimmung Ihres Netzbetreibers. Bitte wenden Sie sich für die Installation an den Netzbetreiber oder an ein in das Installateur Verzeichnis des Netzbetreibers eingetragenen Installationsunternehmen. Dieses Installationsunternehmen ist Ihnen auch behilflich bei der Einholung der erforderlichen Zustimmung des jeweiligen Netzbetreibers. Warnung: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen / Schornsteinmeister / Elektrofachbetrieb) vorzunehmen! Bei der Fachplanung von Heizungsanlagen und allg. Feuerungsanlagen (Kaminöfen, Pelletöfen etc.) sind im Vorfeld Absprachen mit dem bzw. Genehmigungen durch den zuständigen bevollmächtigten Bezirksschornsteinfeger erforderlich. Bitte beachten Sie: Die Installation von Gasgeräten darf nur durch einen zugelassenen Fachbetrieb erfolgen!
