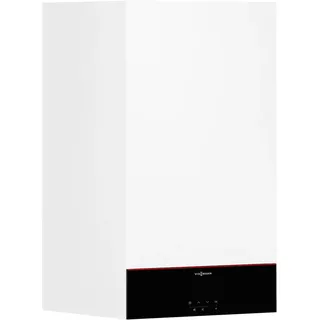

VIESSMANN Vitodens 100-W, Typ B1HF, 3,2 - 11 kW, Heiztherme Therme Vitodens 100-W, Typ B1HF, 3,2 - 11,0 kW, für angehobenen oder witterungsgeführten Betrieb Viessmann Best.-Nr.: Z020618 (Erdgas E(H), Erdgas LL, Flüssiggas P) 3,2 - 11,0 kW bei 50/30°C Erdgas E, Erdgas LL, Flüssiggas P (Min - Max) 2,9 - 10,1 kW bei 80/60°C Erdgas E, Erdgas LL, Flüssiggas P (Min - Max) Das Spitzenprodukt unter den Gas-Brennwert-Wandgeräten ist der Vitodens 100-W. Der MatriX-Plus Gasbrenner und die Inox-Radial-Heizfläche aus Edelstahl sind in dieser Kombination die Garanten für hohe Energieeffizienz und langfristig hohen Wärmekomfort. Der Vitodens 100-W besitzt in allen Leistungsgrößen die automatische Verbrennungsregelung Lambda Pro. Modulationsbereich bis 1:10 (32 kW). Die integrierte, drehzahlgeregelte Hocheffizienz-Umwälzpumpe, reduziert den Stromverbrauch um bis zu 70 %. Auslieferungszustand Gas-Brennwert-Wandgerät mit Inox-Radial-Heizfläche, modulierendem MatriX-Plus Gasbrenner für Erdgas und Flüssiggas nach DVGW-Arbeitsblatt G260, Hydraulik und drehzahlgeregelter Hocheffizienz-Umwälzpumpe. Regelung für witterungsgeführten Betrieb oder angehobenen Betrieb mit eingebauter WLAN-Schnittstelle. Anschlussfertig verrohrt und verdrahtet. Farbe der epoxidharzbeschichteten Verkleidung: Vitopearlwhite. Eingebautes Membran-Druckausdehnungsgefäß (8 Liter Inhalt). Lieferumfang 1 × 7544687 Vitodens 100-W Typ B1HF, 3,2 - 11 kW Heiztherme, für angehobenen oder witterungsgeführten Betrieb 1 × 7721493 TU-Set Vitodens B1HF/B1KF DE + Exp. Ausstattung Modulierender und gebläseunterstützter Vormischbrenner mit Lambda Pro Regelung mit integrierter WLAN-Schnittstelle Sicherheitsarmaturen eingebaut Drehzahlgeregelte Hocheffizienz Umwälzpumpe und 3-Wege-Ventil (für Anschluss eines Speicher-Wassererwärmers) Ausdehnungsgefäß (8 Liter) Anschlussfertig verrohrt und verdrahtet Kesselanschluss-Stück Vorteile Jahreszeitbedingte Raumheizungsenergie-Effizienz ?S bis 94 % (Label A). Geringe Takthäufigkeit auch bei geringer Wärmeabnahme durch Pausenzeitenoptimierung und großen Modulationsbereich von bis zu 1:10 (32 kW) Langlebig und effizient durch Inox-Radial-Wärmetauscher aus Edelstahl MatriX-Plus Gasbrenner mit Lambda Pro Verbrennungsregelung für dauerhaft hohen Wirkungsgrad und niedrige Emissionswerte. Stromsparende Hocheffizienz-Umwälzpumpe Einfache Bedienung über Regelung mit Touchdisplay Internetfähig durch integrierte WLAN Vorgerichtet für Betrieb mit Erdgas. Eine Umstellung innerhalb der Gasgruppen E/LL ist nicht erforderlich (weiterhin ist der Betrieb mit Erdgas mit einer Wasserstoffbeimischung von bis zu 20 Vol-% möglich). Die Umstellung auf Flüssiggas erfolgt an der Regelung (kein Umstellsatz erforderlich). Regelung (an der Therme) Regelung mit 7-Segment LED-Display und Bedienung über Touch-Buttons, sowie integrierter WLAN-Schnittstelle Die Regelung ist in Vitodens eingebaut und verfügt über ein detailliertes 7-Segment LED-Display mit Bedienung über Touch-Buttons, das sich durch seine sehr einfache und verständliche Bedienung und eine dezente Black Panel"-Optik auszeichnet. Heizungsanlagen mit direktem und/oder gemischtem Heizkreis können bequem darüber gesteuert werden. Dank neuer Elektronik-Plattform verfügt die Vitodens über eine integrierte WLAN-Schnittstelle. Diese verbindet die Heizungsanlage direkt mit dem Internet, falls gewünscht. Mit der ViCare App ist die Bedienung der Heizung einfach und intuitiv. Sie macht den Weg frei für weitere digitale Dienste wie die Fernüberwachung der Heizungsanlage durch den Heizungsbauer vor Ort und informiert über den aktuellen Betriebszustand der Energieanlage und ermöglicht die schnelle Steuerung von Zeitprogrammen für Heizung und Warmwasser und trägt damit zur Energiekosteneinsparung bei. Die ViCare-App ist mit fast allen iOS- und Android-Geräten kompatibel. Technische Daten – Tabellen Technische Daten (Therme) Gas-Heizkessel, Bauart B und C Einheit VITODENS 100-W Typ B1HF 3,2 - 11,0 kW 5,7 - 11,0 kW 3,2 - 19,0 kW 5,7 - 19,0 kW 3,2 - 25,0 kW 5,7 - 25,0 kW Best.-Nrn. (für Einzelbelegung – Erdgas E (H), Erdgas LL, Flüssiggas P) Z020618 – Z020619 – Z020620 – Best.-Nrn. (für Mehrfachbelegung – Erdgas E (H), Erdgas LL) – Z020622 – Z020623 – Z020624 Energieeffizienzklasse Energieeffizienzklasse Raumheizung Energieeffizienzklasse Warmwasserbereitung – – – – – – Grunddaten Nenn-Wärmeleistungsbereich (Angaben nach EN 15502) TV /TR = 50/30 °C Erdgas kW 3,2 - 11,0 5,7 - 11,0 3,2 - 19,0 5,7 - 19,0 3,2 - 25,0 5,7 - 32,0 Flüssiggas kW 3,2 - 11,0 – 3,2 - 19,0 – 3,2 - 25,0 – TV /TR = 80/60 °C Erdgas kW 2,9 - 10,1 5,2 - 10,1 2,9 - 17,5 5,2 - 17,5 2,9 - 23,0 5,2 - 23,0 Flüssiggas kW 2,9 - 10,1 – 2,9 - 17,5 – 2,9 - 23,0 – Nenn-Wärmeleistung bei Trinkwassererwärmung Erdgas kW 2,9 - 17,5 5,2 - 17,5 2,9 - 26,8 5,2 - 26,8 2,9 - 31,1 5,2 - 31,1 Flüssiggas kW 2,9 - 17,5 - 2,9 - 26,8 – 2,9 - 31,1 – Nenn-Wärmebelastung (Qn) Erdgas kW 3,0 - 10,3 5,3 - 10,3 3,0 - 17,8 5,3 - 17,8 3,0 - 23, 4 5,3 - 23,4 Flüssiggas kW 3,0 - 10,3 – 3,0 - 17,8 – 3,0 - 23,4 – Nenn-Wärmebelastung bei Trinkwassererwärmung (Qnw) Erdgas kW 3,0 - 17,8 5,3 - 17,8 3,0 - 17,8 5,3 - 17,8 3,0 - 23, 4 5,3 - 23,4 Flüssiggas kW 3,0 - 17,8 – 3,0 - 17,8 – 3,0 - 23,4 – Gasanschlussdruck Erdgas mbar 20 kPa 2 Flüssiggas mbar 50 kPa 5 Max. zul. Gasanschlussdruck*1 Erdgas mbar 13,0 - 25,0 kPa 1,3 - 2,5 Flüssiggas mbar 25,0 - 57,5 kPa 2,5 - 5,75 Schall-Leistungspegel (Angaben nach EN ISO 15036-1) bei Teillast dB(A) 31,9 bei Nenn-Wärmeleistung (Trinkwassererwärmung) dB(A) 42,3 46,1 Elektrische Leistungsaufnahme – im Auslieferungszustand) W 40 48 67 Nennspannung V 230 Nennfrequenz Hz 50 Geräteabsicherung A 4 Vorsicherung (Netz) A 16 Schutzart gemäß EN 60529 IPX4 Kommunikationsmodul (eingebaut) Frequenzband WiFi MHz 2400 - 2483,5 Max. Sendeleistung dBm 20 Frequenzband Low-Power Funk MHz 2400 - 2483,5 Max. Sendeleistung dBm 10 Versorgungsspannung V⎓ 24 Leistungsaufnahme W 4 Einstellung elektronischer Temperaturwächter (TN) °C 91 Einstellung elektronischer Temperaturbegrenzer °C 110 Einstellung elektronischer Abgastemperaturbegrenzer °C 110 Membran-Druckausdehnungsgefäß Inhalt l 8 Vordruck bar 0,75 kPa 75 Zul. Betriebsdruck bar 3 MPa 0,3 Abmessungen Länge mm 360 Breite mm 400 Höhe mm 700 Gewicht – ohne Heizwasser und Verpackung kg 32,0 – mit Heizwasser kg 37,6 Wasserinhalt (ohne Membran-Druckausdehnungsgefäß) l 3,0 Max. Vorlauftemperatur °C 82 Nenn-Umlaufwassermenge bei TV /TR = 80/60 °C l/h 434 752 988 Gasanschluss R 3⁄4 Anschlusswerte (bezogen auf die max. Belastung und 1013 mbar/15 °C) Erdgas E m3/h 1,88 2,48 Erdgas LL m3/h 2,19 2,88 Flüssiggas kg/h 1,38 – 1,38 – 1,82 – Abgaskennwerte Temperatur (bei Rücklauftemperatur von 30 °C) – bei Nenn-Wärmeleistung °C 39 41 46 – bei Teillast °C 38 Temperatur (bei Rücklauftemperatur von 60 °C, bei Trinkwassererwärmung) °C 64 65 67 Massestrom (bei Trinkwassererwärmung) Erdgas – bei Nenn-Wärmeleistung kg/h 31,7 41,6 – bei Teillast kg/h 5,6 (9,8) Flüssiggas – bei Nenn-Wärmeleistung kg/h 30,1 – 30,1 – 41,0 – – bei Teillast kg/h 5,1 – 5,1 – 5,1 – Verfügbarer Förderdruck*2 Pa 116 168 mbar 1,16 1,68 Max. Kondenswassermenge nach DWA-A 251 l/h 3,8 4,4 Kondenswasseranschluss (Schlauchtülle) Ø mm 20 - 24 Abgasanschluss Ø mm 60 Zuluftanschluss Ø mm 100 Norm-Nutzungsgrad bei TV /TR = 40/30 °C % bis 98 (Hs ) Kategorie Erdgas, Flüssiggas II2N3P Produkt-ID-Nummer (CE) CE-0085DL0217 WICHTIG Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen. Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden. "
