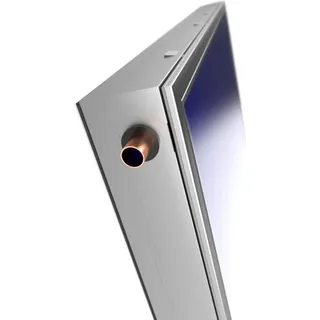

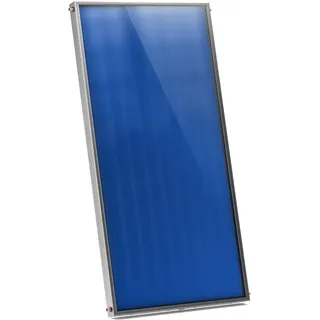

Allgemeine Beschreibung Das Solarpaket AMP 4,02 m2 umfasst zwei Flachkollektoren und einen Warmwasserspeicher mit einem Volumen von 200 Litern. Die Flachkollektoren von Sunex AMP 2.0 wandeln Sonnenenergie effizient in nutzbare Wärme um. Diese Wärme wird durch das Arbeitsmedium (Solarflüssigkeit) in den Speicher übertragen, wo sie gespeichert wird. Mit dieser Solarthermie-Anlage können Warmwasserkosten um bis zu 60 % gesenkt werden, insbesondere in den Sommermonaten, in denen der Warmwasserbedarf eines Haushalts zu 100 % gedeckt werden kann. Technische daten Bruttofläche Kollektor: 2,01 m2 Aperturfläche Kollektor: 1,84 m2 Länge Kollektor: 1900 mm Breite Kollektor: 1060 mm Tiefe Kollektor: 99 mm Gewicht Kollektor: 34 kg Stagnationstemperatur: max. 210°C Betriebsdruck: 10 bar Sammlerinhalt: 1,4 Liter Thermische Isolation: 50 mm Mineralwolle Rahmenmaterial: Aluminium (ohne Naht) Aufstellwinkel: 15° bis 75° Speichervolumen: 200 Liter Durchmesser Speicher mit Isolierung: 560 mm Höhe Speicher mit Isolierung: 1340 mm Gewicht Speicher: 82 kg Betriebstemperatur: max. 95°C Energieeffizienzklasse: C (Spektrum A+ / F) Kompatibilität und Zubehör Aufdachmontage-Set ist im Lieferumfang enthalten 200 Liter Solarspeicher ist im Lieferumfang enthalten Installation Geeignet für Aufdachmontage Montagewinkel von 15° bis 75° Einfachste Befestigungssysteme für kurze Montagezeiten Anwendung Trinkwassererwärmung Effiziente Nutzung der Solarthermie zur Warmwasserbereitung Weitere Informationen Wärmeträgerflüssigkeit: Propylenglykol + Wasser / Glyzerin + Wasser Jährlicher Kollektorertrag: 79,1 % ETA 0 Frostschutz bis -28°C Prüfdruck: 11,4 bar Maximaler Druck Wärmetauscher: 16 bar Farbe: Weiß

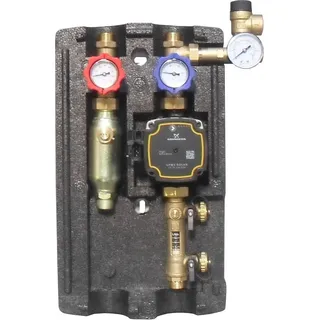

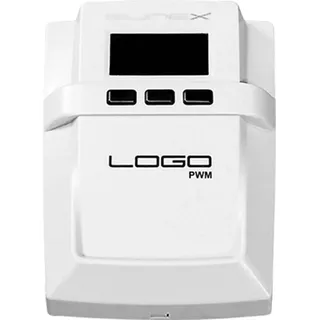

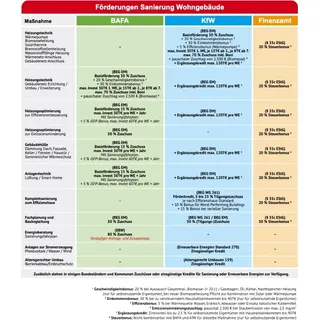

Solarpaket AMP 4,02m2 mit Warmwasserspeicher 200 Liter BEG EM FÖRDERUNG FÜR SOLARTHERMIE ! Jetzt bis zu 70 % Zuschuss vom Staat sichern! Nähere Infos in der Bildergalerie oder direkt auf www.kfw.de Beschreibung Die Flachkollektoren von Sunex AMP 2.0 wandeln die Sonnenernergie in nutzbare Wärme um. Die in den Sonnenkollektoren erzeugte Wärme wird durch das Arbeitsmedium (Solarflüssigkeit) in den Speicher oder Brauchwasserspeicher übertragen wo die erzeugte Wärme gespeichert wird. Durch die Solarthermie kommt es bei Warmwasser zu Einsparungen bis zu 60 % (ca. 20% des Gesamtbedarfs). Eine weitverbreitete Möglichkeit zur Nutzung der Solarthermie besteht in der Trinkwassererwärmung. In den Sommermonaten Mai bis September ist es möglich, den Bedarf an Warmwasser für einen Haushalt zu 100 Prozent abzudecken. Neben dem Flachdachkollektor kommen Komponenten wie Solarregler, Solarstation mit Pumpe, Warmwasserspeicher inkl. Wärmeübertrager und Heizung (in der Regel der vorhandene Heizkessel) zum Einsatz. Darf es ein im spanischen Forschungslabor INTA getesteter AMP Kollektor in marineblau sein?. Wir bieten Ihnen die Variante der AMP-Reihe an, die vom Design her nach, das Aussehen Ihres Dachs verfeinern und Energie par excellence liefern wird. Dieses Paket ist für eine Aufdachmontage geeignet. Die Highlights des Kollektors Innovatie Bauweise des Kollektorrahmens maximale Wärmeübertragung durch Laserschweißtechnologien flacher Aufbau durch intelligentes Rahmendesign kurze Montagezeiten durch einfachste Befestigungssysteme montierbar von 15°-75° Neigung, Dachhaken für gängige Dachziegelarten Absorber mit besten Werten, Absoption 95 %, Emission 5 % beste Haltbarkeit und Hagelschutz durch eisenarmes Sicherheitsglas 4mm Stark hervorragende Lichtbrechung durch prismiertes Glas Zertifiziert nach DIN EN 12975 CEN-Keymark und BAFA förderfähig Technische Daten AMP 2.0: Bezeichnung: AMP 2.0 Bruttofläche: 2,01 m2 Aperturfläche: 1,84 m2 Länge: 1900 mm Breite: 1060 mm Tiefe: 99 mm Gewicht: 34 kg Stagnationstemperatur: max. 210°C Betriebsdruck: 10 bar Sammlerinhalt: 1,4 Liter Thermische Isolation: 50 mm Mineralwolle ausgegast Rahmen: Aluminium (ohne Naht) Anschlüsse: 4 Anschlüsse Bauart der Absorberfläche: Vollflächenabsorber mit CU-Harfe Material Glas: Anti-Reflex Solarglas 4 mm Aufstellwinkel: 15° bis 75° Grad Empf. Speichervolumen: 50 Liter / m2 Kollektorfläche Wärmeträgerflüssigkeit: Propylenglykol + Wasser / Glyzerin + Wasser jährlicher Kollektorertrag: 79,1 % ETA 0 Technische Daten S2 200: Solarspeicher mit 2 Wärmetauscher Nennvolumen 200 Liter Lange Lebensdauer 2-fach Emaillierung und Opferanode Durchmesser mit Isolierung 560 mm Höhe mit Isolierung 1340 mm Gewicht 82 kg max. Betriebsdruck 10 bar max. Druck Wärmetauscher 16 bar Wärmetauscherfläche oben / unten (0,9 / 0,6 m2) Inhalt Wärmetauscher oben / unten (5,55 / 3,70 l) max. Betriebstemperatur 95°C Energieeffizienzklasse C (Spektrum A+ / F) Technische Daten Solarregler: Temperaturdifferenzregler LOGOG PWM Nutzerfreundliche Bedienung einfache Handhabung 1 Relaisausgang 3 Sensoreingänge PT1000 1 PWM Ausgang zur drezhalgeregelten Steuerung Pumpe 5 Hydraulischen Varianten möglich Technische Daten Solarstation: Solarstation mit Solar Pumpe Grundfos UPM3 15-75 Leistung 3-45 Watt Drehzahlgeregelt über PWM Signal 2 Thermometer 2 Kugelhähne Manometer Sicherheitsventil Großer Durchflussmengenregler Mit Spül-, Füll- und Entleerungskugelhahn mit Schlauchtülle und Kappe Technische Daten Ausdehnungsgefäß: Nennvolumen 18 Liter Vordruck 2,5 bar (kann auch beliebig geändert werden) Prüfdruck bei 11,4 bar Arbeitsdruck bis 10 bar Farbe Weiss Technische Daten Solarflüssigkeit: Nennvolumen 10 Liter Konzentrat Thermische Belastbarkeit Frostschutz Effiziente Wärmeübertragung Guter Korrosionsschutz für alle Metallwerkstoffe Kälteschutz bis -28°C Lieferumfang: Solarpaket AMP-2 inkl. Zubehör Aufdachmontage-Set inkl. Zubehör 200 Liter Solarspeicher inkl. Zubehör
