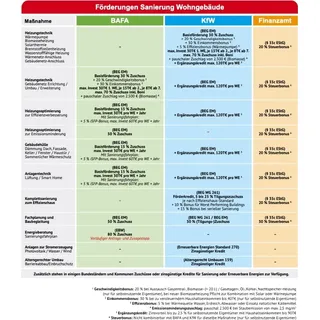

Solaranlage Solarpaket Flachkollektor SX 10,04 m2 BEG EM FÖRDERUNG FÜR SOLARTHERMIE ! Jetzt bis zu 70 % Zuschuss vom Staat sichern! Nähere Infos in der Bildergalerie oder direkt auf www.kfw.de Technische Daten: • Flachkollektor Typ SX 2,51 (2,51 m2), Maße (L x B): 2240 x 1120 mm • Pumpenstation komplett montiert mit: - 1 x Pumpe, Wilo Para ST 25/6 PWM - 1 x Durchflussmesser 2 bis 12 Ltr./min. - 1 x Temperaturanzeige im Vor-und Rücklauf - 1 x Kugelhahn mit Schwerkraftbremse aufstellbar, im Vor- und Rücklauf - 1 x KFE-Entleerungshahn im Rücklauf - 1 x Manometer 10 bar - 1 x Membran-Sicherheitsventil 6 bar • 1 x Verbinder-Set mit Kreuz-T-Stück, Bogen, KL-Verschraubung für Cu-Rohr ø 22 mm und 2 x Anschlussschlauch 1 m zur Dacheinführung • 1 x Solarregelung DeltaSol BX inkl. 5 Fühlern zur Solarladung und Heizungsunterstützung in Verbindung mit dem Drei-Wege-Umschaltventil • 1 x Brauchwassermischer DN 20 (3/4”), Einstellbereich 30 bis 65°C • 1 x Dreiwegeumschaltventil DN 25 (1”) zur Heizungsunterstützung • 1 x Wandhalterung und Wellschlauch-Set für Ausdehnungsgefäß (inkl. Absperrverschraubung; entfällt bei Bestell-Nr.: 97 031 19) • Uni-Aufdachmontage-Set aus Edelstahl/Alu für Normaldach Ziegel bis 380 mm: zum Beispiel Frankfurter Pfanne • 1 x Dreiwegeumschaltventil-Solar bei Anlagen mit Hygienespeicher mit 2 Wärmetauscher • Bei Bestell-Nr.: 97 031 19 Ausdehnungsgefäß 50 Ltr. und Kappenventil • Kollektor Identifikation: Hersteller: SUNEX S.A. Typ: SX 2,51 Reg.-Nr.: 011-7S140 F • Für ca. 4 Personen und max. 130 m2 Wohnfläche • 4 x Flachkollektor Typ SX 2,51 (2,51 m2) • 1 x Ausdehnungsgefäß 25 l • 2 x Solarflüssigkeit 10 kg (ungemischt) Speicher 800 l (PCS/MX1W/MX2W) • ø mit Isolierung: 1050 mm • ø ohne Isolierung: 790 mm • Gesamthöhe: 1735 mm • Kippmaß: 1830 mm • EEK: C (Spektrum A++ bis F) Die Artikelzusammenstellung der Solarpakete basiert auf einer Grundvariante eines Solarsystems. Sie müssen je nach Haustyp, Standort oder Personenzahl vom Fachmann überprüft und ggf. ergänzt oder angepasst werden.
Allgemeine Beschreibung Das Solaranlage Paket SX2.51 bietet eine effiziente Lösung zur Nutzung von Solarthermie mit einem Flachkollektor von 10,04 m2 und einem 800 l Frischwasserspeicher. Dieses Paket ist ideal für Haushalte mit bis zu 4 Personen und einer maximalen Wohnfläche von 130 m2. Profitieren Sie von staatlichen Zuschüssen von bis zu 70 % für die Installation. Technische daten Flachkollektor Typ: SX 2,51 Fläche des Kollektors: 10,04 m2 Maße Kollektor (L x B): 2240 x 1120 mm Speichergröße: 800 l Durchmesser mit Isolierung: 1050 mm Durchmesser ohne Isolierung: 790 mm Gesamthöhe: 1735 mm Kippmaß: 1830 mm Effizienzklasse: C (Spektrum A++ bis F) Kompatibilität und Zubehör 1 x Pumpe: Wilo Para ST 25/6 PWM 1 x Durchflussmesser (2 bis 12 Ltr./min) 1 x Temperaturanzeige im Vor- und Rücklauf 1 x Kugelhahn mit Schwerkraftbremse 1 x KFE-Entleerungshahn im Rücklauf 1 x Manometer (10 bar) 1 x Membran-Sicherheitsventil (6 bar) 1 x Verbinder-Set für Cu-Rohr ø 22 mm 2 x Anschlussschlauch (1 m zur Dacheinführung) 1 x Solarregelung DeltaSol BX inkl. 5 Fühlern 1 x Brauchwassermischer DN 20 (Einstellbereich 30 bis 65°C) 1 x Dreiwegeumschaltventil DN 25 zur Heizungsunterstützung 1 x Wandhalterung und Wellschlauch-Set für Ausdehnungsgefäß Uni-Aufdachmontage-Set aus Edelstahl/Alu für Normaldach Ziegel bis 380 mm 1 x Dreiwegeumschaltventil-Solar bei Anlagen mit Hygienespeicher 1 x Ausdehnungsgefäß (25 l oder 50 l je nach Bestell-Nr.) 2 x Solarflüssigkeit (10 kg, ungemischt) Installation Die Installation sollte von einem Fachmann durchgeführt werden, um sicherzustellen, dass das System optimal an den Haustyp, Standort und die Anzahl der Personen angepasst wird. Anwendung Das Solaranlage Paket SX2.51 eignet sich zur Unterstützung der Heizungsanlage und zur Bereitstellung von Warmwasser. Es nutzt die Sonnenenergie effizient zur Reduzierung der Energiekosten und zur Förderung einer nachhaltigen Energieversorgung.
