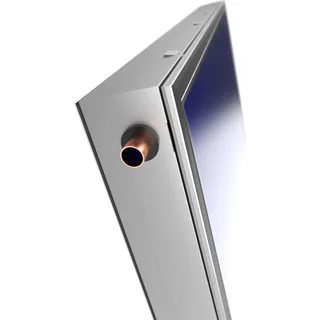

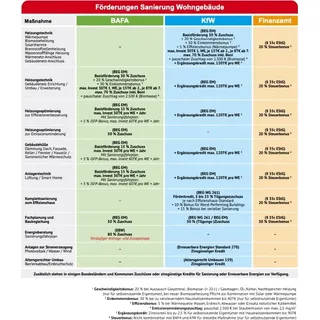

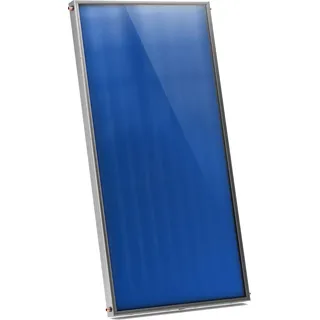

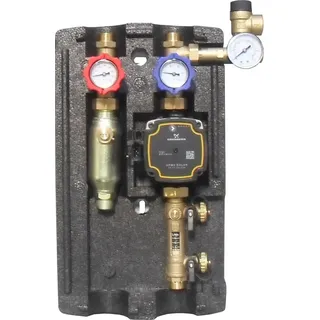

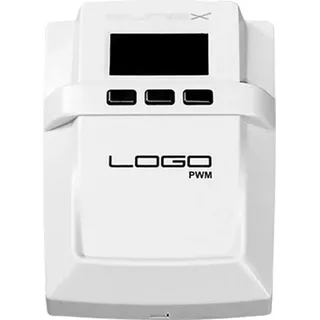

Solarpaket AMX 8,12m2 mit Warmwasserspeicher 400 Liter BEG EM FÖRDERUNG FÜR SOLARTHERMIE ! Jetzt bis zu 70 % Zuschuss vom Staat sichern! Nähere Infos in der Bildergalerie oder direkt auf www.kfw.de Beschreibung Die Flachkollektoren von Sunex AMX 2.0 wandeln die Sonnenernergie in nutzbare Wärme um. Die in den Sonnenkollektoren erzeugte Wärme wird durch das Arbeitsmedium (Solarflüssigkeit) in den Speicher oder Brauchwasserspeicher übertragen wo die erzeugte Wärme gespeichert wird. Durch die Solarthermie kommt es bei Warmwasser zu Einsparungen bis zu 60 % (ca. 20% des Gesamtbedarfs). Eine weitverbreitete Möglichkeit zur Nutzung der Solarthermie besteht in der Trinkwassererwärmung. In den Sommermonaten Mai bis September ist es möglich, den Bedarf an Warmwasser für einen Haushalt zu 100 Prozent abzudecken. Neben dem Flachdachkollektor kommen Komponenten wie Solarregler, Solarstation mit Pumpe, Warmwasserspeicher inkl. Wärmeübertrager und Heizung (in der Regel der vorhandene Heizkessel) zum Einsatz. Darf es ein im spanischen Forschungslabor INTA getesteter AMX Kollektor in marineblau sein?. Wir bieten Ihnen die Variante der AMX-Reihe an, die vom Design her nach, das Aussehen Ihres Dachs verfeinern und Energie par excellence liefern wird. Dieses Paket ist für eine Aufdachmontage geeignet. Die Highlights des Kollektors Innovatie Bauweise des Kollektorrahmens maximale Wärmeübertragung durch Laserschweißtechnologien flacher Aufbau durch intelligentes Rahmendesign kurze Montagezeiten durch einfachste Befestigungssysteme montierbar von 15°-75° Neigung, Dachhaken für gängige Dachziegelarten Absorber mit besten Werten, Absoption 95 %, Emission 5 % beste Haltbarkeit und Hagelschutz durch eisenarmes Sicherheitsglas 4mm Stark hervorragende Lichtbrechung durch prismiertes Glas Zertifiziert nach DIN EN 12975 CEN-Keymark und BAFA förderfähig Technische Daten AMX 2.0: Bezeichnung: AMX 2.0 Bruttofläche: 2,03 m2 Aperturfläche: 1,84 m2 Länge: 1900 mm Breite: 1060 mm Tiefe: 99 mm Gewicht: 34 kg Stagnationstemperatur: max. 210°C Betriebsdruck: 10 bar Sammlerinhalt: 1,4 Liter Thermische Isolation: 50 mm Mineralwolle ausgegast Rahmen: Aluminium (ohne Naht) Anschlüsse: 4 Anschlüsse Bauart der Absorberfläche: Vollflächenabsorber mit CU-Harfe Material Glas: Anti-Reflex Solarglas 4 mm Aufstellwinkel: 15° bis 75° Grad Empf. Speichervolumen: 50 Liter / m2 Kollektorfläche Wärmeträgerflüssigkeit: Propylenglykol + Wasser / Glyzerin + Wasser jährlicher Kollektorertrag: 79,1 % ETA 0 Technische Daten S2 400: Solarspeicher mit 2 Wärmetauscher Nennvolumen 400 Liter Lange Lebensdauer 2-fach Emaillierung und Opferanode Durchmesser mit Isolierung 750 mm Höhe mit Isolierung 1470 mm Gewicht 160 kg max. Betriebsdruck 10 bar max. Druck Wärmetauscher 16 bar Wärmetauscherfläche oben / unten (1,0 / 1,5 m2) Inhalt Wärmetauscher oben / unten (6,17 / 9,25 l) max. Betriebstemperatur 95°C Energieeffizienzklasse C (Spektrum A+ / F) Technische Daten Solarregler: Temperaturdifferenzregler LOGOG PWM Nutzerfreundliche Bedienung einfache Handhabung 1 Relaisausgang 3 Sensoreingänge PT1000 1 PWM Ausgang zur drezhalgeregelten Steuerung Pumpe 5 Hydraulischen Varianten möglich Technische Daten Solarstation: Solarstation mit Solar Pumpe Grundfos UPM3 15-75 Leistung 3-45 Watt Drehzahlgeregelt über PWM Signal 2 Thermometer 2 Kugelhähne Manometer Sicherheitsventil Großer Durchflussmengenregler Mit Spül-, Füll- und Entleerungskugelhahn mit Schlauchtülle und Kappe Technische Daten Ausdehnungsgefäß: Nennvolumen 35 Liter Vordruck 2,5 bar (kann auch beliebig geändert werden) Prüfdruck bei 11,4 bar Arbeitsdruck bis 10 bar Farbe Weiss Technische Daten Solarflüssigkeit: Nennvolumen 10 Liter Konzentrat Thermische Belastbarkeit Frostschutz Effiziente Wärmeübertragung Guter Korrosionsschutz für alle Metallwerkstoffe Kälteschutz bis -28°C Lieferumfang: Solarpaket AMP-4 inkl. Zubehör Aufdachmontage-Set inkl. Zubehör 400 Liter Solarspeicher inkl. Zubehör

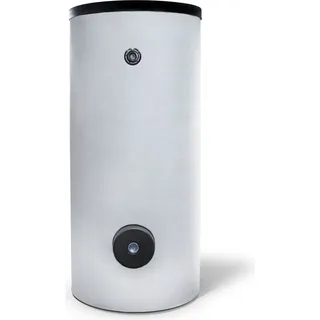

Allgemeine Beschreibung Das Flachkollektoren Warmwasser Solarpaket AMX 8,12 m¬≤ umfasst vier Flachkollektoren und einen Warmwasserspeicher mit einem Volumen von 400 Litern. Die Kollektoren von Sunex AMX 2.0 wandeln Sonnenenergie effizient in nutzbare Wärme um, die durch ein Arbeitsmedium in den Speicher übertragen wird. Dieses System erm√∂glicht Einsparungen bei den Warmwasserkosten von bis zu 60 % und kann in den Sommermonaten den gesamten Warmwasserbedarf eines Haushalts decken. Technische daten Bruttofläche Kollektor: 2,03 m¬≤ Aperturfläche Kollektor: 1,84 m¬≤ Länge Kollektor: 1900 mm Breite Kollektor: 1060 mm Tiefe Kollektor: 99 mm Gewicht Kollektor: 34 kg Stagnationstemperatur: max. 210 ¬∞C Betriebsdruck: 10 bar Sammlerinhalt: 1,4 Liter Thermische Isolation: 50 mm Mineralwolle Rahmenmaterial: Aluminium (ohne Naht) Absorberfläche: Vollflächenabsorber mit CU-Harfe Material Glas: Anti-Reflex Solarglas 4 mm Aufstellwinkel: 15¬∞ bis 75¬∞ Speichervolumen: 50 Liter/m¬≤ Kollektorfläche Wärmeträgerflüssigkeit: Propylenglykol + Wasser / Glyzerin + Wasser jährlicher Kollektorertrag: 79,1 % ETA 0 Nennvolumen Solarspeicher: 400 Liter Durchmesser mit Isolierung: 750 mm H√∂he mit Isolierung: 1470 mm Gewicht Solarspeicher: 160 kg max. Betriebsdruck Solarspeicher: 10 bar Druck Wärmetauscher: 16 bar Betriebstemperatur: 95 ¬∞C Energieeffizienzklasse: C (Spektrum A+ / F) Kompatibilität und Zubeh√∂r Aufdachmontage-Set 400 Liter Solarspeicher Solarregler LOGOG PWM Solarstation mit Grundfos UPM3 15-75 Pumpe Ausdehnungsgefäß mit Nennvolumen 35 Liter Installation Das Solarpaket ist für die Aufdachmontage geeignet und kann in einem Neigungsbereich von 15¬∞ bis 75¬∞ installiert werden. Die Montage erfolgt durch ein einfaches Befestigungssystem, das kurze Montagezeiten erm√∂glicht. Anwendung Das Flachkollektoren Warmwasser Solarpaket eignet sich ideal zur Trinkwassererwärmung und kann den Warmwasserbedarf eines Haushalts in den Sommermonaten vollständig decken. Weitere Informationen Prüfdruck Ausdehnungsgefäß: 11,4 bar Frostschutz bis -28 ¬∞C für die Solarflüssigkeit Lieferumfang: Solarpaket AMP-4 inkl. Zubeh√∂r
