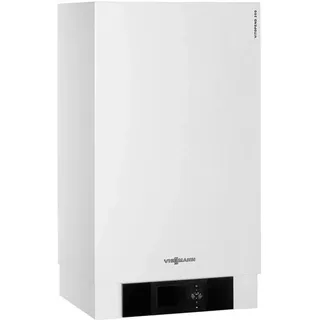

VIESSMANN VITOPEND 200-W Typ WH2B Gas-Heizwert-Kombitherme, 10,5 - 18,0 kW, mit Regelung Vitotronic 100 Typ HC1B, für angehobenen Betrieb, 1 Heizkreis ohne Mischer Therme VITOPEND 200-W Typ WH2B mit Regelung Vitotronic 100 Typ HC1B, für angehobenen Betrieb, 10,5 - 18,0 kW, 1 Heizkreis ohne Mischer Viessmann Best.-Nrn.: WH2B207 (Erdgas E(H)), WH2B209 (Erdgas LL), WH2B211 (Flüssiggas P) 10,5 - 18,0 kW Nenn-Wärmeleistungsbereich bei Raumbeheizung 12,1 - 20,2 kW Nenn-Wärmebelastung 18,0 kW Trinkwasser-Dauerleistung Der Vitopend 200-W ist ein Gas-Wandgerät mit einem besonders günstigen Preis-Leistungs-Verhältnis, vorbildlichem Wärme- und Bedienkomfort, kompakten Abmessungen und einem zeitlosen, eleganten Design. Vitopend 200-W gehört zu den preisattraktiven in seiner Klasse. Und das nicht nur bei der Anschaffung, sondern überzeugt im laufenden Betrieb mit einem Norm-Nutzungsgrad von bis zu 85 % (Hs ). Der Vormischbrenner des Gas-Wandgeräts Vitopend 200-W ist besonders sparsam, weil er durch seine modulierende Brennweise sich dem Wärmebedarf anpasst. Das schont nicht nur die Geldbörse, sondern kommt auch der Umwelt zugute. So liegen die Schadstoff-Emissionen des Vitopend 200-W unter den Grenzwerten des Umweltzeichens „Blauer Engel“. Der kompakte Vitopend 200-W passt nahezu überall hin. In Ihre Küche, ins Bad, auf den Dachboden, in Nischen und Ecken – denn seitliche Serviceabstände sind nicht erforderlich. Der Vitopend 200-W ist schnell montiert und betriebsbereit. Egal ob Neubau oder Austausch. In der Kombiversion bietet er (Gerät mit integrierter Trinkwassererwärmung) einen hohen Warmwasserkomfort, auch ohne Warmwasser-Speicher. Damit können Sie zusätzlich Platz sparen. Auslieferungszustand Gas-Kombiwasserheizer Wandkessel für Erd- und Flüssiggas nach DVGW-Arbeitsblatt G260 Mit modulierendem, atmosphärischem Vormischbrenner (wassergekühlt) Im Gerät integrierte Komponenten: Aqua-Platine mit Multi-Stecksystem Abgasüberwachungseinrichtung Ausdehnungsgefäß Sicherheitsarmaturen Überströmventil Drehzahlgeregelte Hocheffizienz-Umwälzpumpe 3-Wege-Ventil Anschlussfertig verrohrt und verdrahtet Separat verpackt: Vitotronic 100 für angehobenen Betrieb Mit integriertem Plattenwärmetauscher für Trinkwasser Vorteile 10,5 bis 18 kW Norm-Nutzungsgrad: 85 % (Hs ) Schadstoffarme Verbrennung durch modulierenden Vormischbrenner Niedriger Stromverbrauch durch modulierenden Brennerbetrieb und stromsparende Hocheffizienz-Umwälzpumpe Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige Bedienteil der Regelung auch auf einem Wandsockel montierbar Kompakte Abmessungen und platzsparend, da keine seitlichen Serviceabstände erforderlich Besonders montage-, wartungs- und servicefreundlich durch Modularsystem und großzügigem Anschlussraum Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps Es handelt sich um die Erdgas-Ausführung: Die Geräte werden für Erdgas E vorgerichtet ausgeliefert. Bei Bestellung der Ausführung für Erdgas LL bzw. Flüssiggas P wird ein Umstellsatz mitgeliefert. Regelung (an der Therme) Regelung Vitotronic 100 (Typ HC1B), für angehobenen Betrieb Die Regelung Vitotronic 100, Typ HC1B ist eine Kessel- und Heizkreisregelung für den Betrieb mit konstanter Kesselwassertemperatur. Im Betrieb mit konstanter Kesselwassertemperatur liefert der Heizkessel unabhängig von der Außentemperatur Heizwasser mit konstanter Temperatur. Die Raumbeheizung und Warmwasserbereitung erfolgt mit konstanter Kesselwassertemperatur. Dabei entspricht die Vorlauftemperatur für den Warmwasser-Speicher der eingestellten Kesselwassertemperatur. Die Vorlauftemperatur zur Raumbeheizung kann in Verbindung mit separat angeschlossenen Regelungen auf niedrigere Temperaturen geregelt werden. Im Konstantbetrieb kann mit der Regelung 1 Heizkreis ohne Mischer bedient werden. Bitte beachten: Die Regelung Vitotronic 100 ist für den Einbau in die Therme und bei diesem Angebot inklusive. Für eine Temperatursteuerung im Wohnraum benötigen Sie das zusätzliche Raumthermostat Vitotrol 100 (siehe unten). Bitte wählen Sie dieses extra im Auswahlmenü aus, wenn sie diese wünschen. zusätzliche Regelung (Raumthermostat) raumtemperaturgeführte Regelung Vitotrol 100 (Typ UTDB) Viessmann Best.-Nr.: Z007691 Menü-Auswahl: Mit Vitotrol 100" Das Raumthermostat für raumtemperaturgeführten Betrieb Vitotrol 100 (Typ UTA) steuert ihre Therme bequem über eine digitale Schaltuhr mit Tages- und Wochenprogramm, im Hauptwohnraum. Es verfügt über einen Schaltausgang (2-Punkt-Ausgang). Technische Daten Netzunabhängig (Batteriebetrieb 3V) Nennbelastbarkeit des potenzialfreien Kontakts: 6 A/230 V~ Gangreserve während Batteriewechsel: 3 Min. Umgebungstemperatur bei Betrieb: 0 bis 40 °C mit menügeführter Bedienung 3 voreingestellte Zeitprogramme, individuell einstellbar dauernd manueller Betrieb mit einstellbarem Raumtemperatur-Sollwert Frostschutzbetrieb Ferienprogramm mit Tasten für Party- und Sparbetrieb Anschlüsse Montagehilfe für Aufputz-Montage Viessmann Best.-Nr.: ZK01314 Menü-Auswahl: "Aufputz neu Installation" Montagehilfe für den Neuanschluss von Gas-Kombiwasserheizer Viessmann Vitopend 200-W zur Aufputz-Montage bestehend aus: Befestigungselemente heiz- und trinkwasserseitigen Absperrarmaturen Gas-Durchgangshahn R 1⁄2 mit eingebautem thermischem Sicherheitsabsperrventil Montagehilfe für Unterputz-Montage Viessmann Best.-Nr.: ZK01315 Menü-Auswahl: "Unterputz neu Installation" Montagehilfe für den Neuanschluss von Gas-Kombiwasserheizer Viessmann Vitopend 200-W zur Unterputz-Montage bestehend aus: Befestigungselemente heiz- und trinkwasserseitigen Absperrarmaturen Gas-Durchgangshahn R 1⁄2 mit eingebautem thermischem Sicherheitsabsperrventil Algeräteadaption für Aufputz-Montage – Thermoblock-VCW oder Cerastar-ZWR Viessmann Best.-Nr.: 7176858 Menü-Auswahl: "Aufputz auf alt Anschlüsse" Hydraulischer Adapter für den Ersatz von Fremdgeräten durch Viessmann Gas-Kombiwasserheizer Viessmann Vitopend 200-W bis 35 kW zur Aufputz-Montage Ersatz von Thermoblock-VCW oder Cerastar-ZWR einschließlich Absperrhähnen Algeräteadaption für Unterputz-Montage – Thermoblock-VCW Viessmann Best.-Nr.: 7176860 Menü-Auswahl: "Unterputz auf Vaillant Anschl." Hydraulischer Adapter für den Ersatz von Fremdgeräten durch Viessmann Gas-Kombiwasserheizer Viessmann Vitopend 200-W bis 35 kW zur Unterputz-Montage Ersatz von Thermoblock-VCW einschließlich Absperrhähnen Algeräteadaption für Unterputz-Montage – Cerastar-ZWR Viessmann Best.-Nr.: 7176862 Menü-Auswahl: "Unterputz auf Bosch Anschl." Hydraulischer Adapter für den Ersatz von Fremdgeräten durch Viessmann Gas-Kombiwasserheizer Viessmann Vitopend 200-W bis 35 kW zur Unterputz-Montage Ersatz von Cerastar-ZWR einschließlich Absperrhähnen Abgassystem Alu-Abgasrohr-Set DN 110 Menü-Auswahl: "Mit Abgas DN110" bestehend aus: Alu-Rohr Bogen 90° mit Prüföffnung DN 110 Alu-Rohr 500 mm DN 110 Alu-Wandfutter DN 110 Technische Daten – Tabellen Technische Daten (Therme) Gas-Kombiwasserheizer, Bauart B11 BS Einheit VITOPEND 200-W Typ WH2B 10,5 - 18,0 kW 10,5 - 24,0 kW Best.-Nrn. (mit Regelung Vitotronic 100 Typ HC1B, für angehobenen Betrieb) WH2B207 (Erdgas E(H)) WH2B208 (Erdgas E(H)) WH2B209 (Erdgas LL) WH2B210 (Erdgas LL) WH2B211 (Flüssiggas P) WH2B212 (Flüssiggas P) Best.-Nrn. (mit Regelung Vitotronic 200 Typ HO1B, für witterungsgeführten Betrieb) WH2B213 (Erdgas E(H)) WH2B214 (Erdgas E(H)) WH2B215 (Erdgas LL) WH2B216 (Erdgas LL) WH2B217 (Flüssiggas P) WH2B218 (Flüssiggas P) Energieeffizienzklasse Energieeffizienzklasse Raumheizung Energieeffizienzklasse Warmwasserbereitung Grunddaten Nenn-Wärmeleistungsbereich bei Raumbeheizung kW 10,5 bis 18 10,5 bis 24 Nenn-Wärmebelastung kW 12,1 bis 20,2 12,1 bis 26,7 Gasanschlussdruck Erdgas mbar 20/25 20/25 kPa 2,/2,5 2/2,5 Flüssiggas mbar 37/50 37/50 kPa 3,7/5,0 3,7/5,0 Max. zul. Gasanschlussdruck/ Erdgas mbar 25 25 kPa 2,5 2,5 Flüssiggas mbar 57,5 57,5 kPa 5,75 5,75 Elektrische Leistungsaufnahme – Im Auslieferungszustand W 53 68 – Max. W 65 103 Schutzart IPX4D Inhalt Wärmetauscher l 0,55 0,55 Heizwasservolumenstrom bei 200 mbar (20 kPa) Restförderhöhe l/h 1070 1070 Nenn-Umlaufwassermenge bei ΔT = 20 K l/h 775 1035 Zul. Betriebsdruck bar 3 3 MPa 0,3 0,3 Anschluss Sicherheitsventil (Außengewinde) R 3⁄4 Abmessungen Länge mm 380 Breite mm 480 Höhe mm 850 Gewicht kg 41 Ausdehnungsgefäß Inhalt l 10 10 Vordruck bar 0,8 0,8 MPa 0,08 0,08 Durchlauferhitzer Inhalt l 0,2 0,2 Max. Betriebsdruck bar 10 10 MPa 1 1 Trinkwasser-Dauerleistung kW 18 24 Bei Trinkwassererwärmung von 10 auf 45 °C und mittlerer Heizwassertemperatur 70 °C l/h 440 590 Zapfmenge l/min 3-6 3-8 Auslauftemperatur einstellbar °C 35-57 35-57 Anschlusswerte (bezogen auf die max. Belastung) Erdgas E m3/h 2,13 2,82 Erdgas LL m3/h 2,48 3,28 Flüssiggas kg/h 1,66 2,19 Abgaskennwerte (Rechenwerte zur Auslegung der Abgasanlage nach EN 13384) Abgastemperaturen (gemessen bei 20 °C Verbrennungslufttemperatur) – Bei oberer Nenn-Wärmeleistung (Erdgas/Flüssiggas) °C 118/102 116/114 – Bei unterer Nenn-Wärmeleistung (Erdgas/Flüssiggas) °C 81/78 83/79 Massestrom – Bei oberer Nenn-Wärmeleistung (Erdgas/Flüssiggas) kg/h 51,0/54,0 74,0/71,0 Bei CO2 -Gehalt % 5,7/6,0 5,2/6,1 – Bei unterer Nenn-Wärmeleistung (Erdgas/Flüssiggas) kg/h 48,7/57,5 64,8/56,0 Bei CO2 -Gehalt % 3,5/3,3 2,6/3,4 Erforderlicher Förderdruck Pa 1,5 1,5 mbar 0,015 0,015 Abgasanschluss Ø mm 110 130 Norm-Nutzungsgrad TV /TR = 75/60 °C % 85 (Hs ) Kategorie Erdgas I2ELL Flüssiggas II2ELL3P Produkt-ID-Nummer (CE) CE-0085BO0340 WICHTIG Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen. Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden. "
