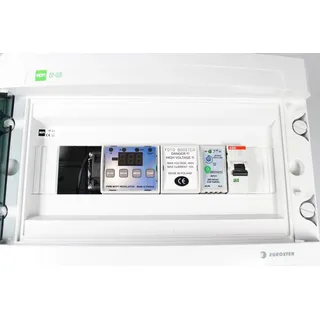

PV Heat PWM MPPT Regelung zur ansteuerung eines E-Heizstabes Achtung wir bieten dieses nur noch als Bausatz an! Die Regelung dient zur Ansteuerung einer Heizpatrone die mitels PV Modulen versorgt wird. Durch Änderung PV Last bzw. des PMW-Füllfaktors, in Verbindung mit dem Kondensatormodul als aktive Belastung. Dadurch können die PV Module am MPPT-Punkt, d. h. mit dem höchsten Leistungsfaktor, betrieben werden. Voraussetzung für den ordnungsgemäßen Betrieb und höchste Energieerträge ist die Sicherstellung der richtigen Last für den Regler. Das Heizelement am Regler sollte an die PV-Module angepasst werden. Das bedeutet das die Nennleistung und Spannung, der MPPT-Spannung PV-Module entspricht. Grundsätzlich geht es darum, dass der Regler ein Element darstellt, das bei unzureichender Sonneneinstrahlung die Belastung der PV-Module reduziert, sodass der optimale Arbeitspunkt der PV-Module aufrechterhalten wird. Der Regler selbst ist nichts anderes als ein sehr schnelles SSR-Relais, das mit
International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A
Artikelbeschreibung:
PV Heat PWM MPPT-Regelung zur Ansteuerung eines E-Heizstabes – Jetzt nur noch als Bausatz!Diese Regelung steuert eine Heizpatrone, die direkt mit PV-Modulen betrieben wird. Durch Anpassung des PWM-Füllfaktors in Kombination mit einem Kondensatormodul wird sichergestellt, dass die Module am MPPT-Punkt betrieben werden – für maximale Energieausbeute.Das Kondensatormodul wirkt als aktive Last und besteht aus LC-Gliedern mit zwei 100μF/400V-Kondensatoren. Ohne dieses Modul arbeitet das System wie ein einfacher Thermostat – mit dem Modul steigt die Leistung um ca. 30 %.Der Regler schützt den Speicher vor Überhitzung und bietet verschiedene Schutzfunktionen: aktive Kühlung ab 37 °C oder >1900 W, Abschaltung bei <35 °C oder <1500 W, sowie Notabschaltung bei 60 °C. Er verhindert Schäden durch Unterspannung, indem er bei zu geringer Versorgung die Transistoren deaktiviert.Ein potentialfreier Relaisausgang informiert über das Erreichen der Solltemperatur oder Störungen. Zusätzlich schützt ein DC-Sicherheitsrelais bei Ausfall der Endstufe.BetriebsartenModus I – Automatik: Startet bei Überschreiten einer definierten Eingangsspannung automatisch. Sinkt die Spannung darunter, wird der Betrieb gestoppt – ideal bei kombiniertem Batterieladen.Modus II – Schwellenwertregelung: Hier lassen sich individuelle Schwellen für Start- und Maximalspannung festlegen. Besonders nützlich auch für Windanlagen – verhindert Überdrehzahl und sorgt für sauberen Start.Technische DatenVersorgungsspannung10–14,4 VPV-Spannung10–400 V DCPV-Strombis 10 AMax. PV-Leistung2 kWMax. Heizleistung2 kWEigenverbrauch Regelung0,08 AMin. Widerstand Heizelement14 OhmKühlstromaufnahme0,23 AAbsicherung16 ATrafo-Modul12 VMessgenauigkeit±0,1 °CSensortypDS18B20Wichtige HinweiseDie Effizienz hängt von der exakten Abstimmung zwischen PV-Anlage und Heizelement ab. Das Heizelement sollte der Nennspannung der PV-Anlage entsprechen. Ist die Spannung zu hoch oder das Heizelement überdimensioniert, kann das den Puffer oder die Leistung beeinträchtigen. In manchen Fällen darf das Heizelement mehr Leistung haben, solange die PV-Spannung unterhalb der Nennspannung bleibt.Merke: Je besser abgestimmt, desto höher der Wirkungsgrad!LieferumfangPV-Regelmodul (Bausatz)Optional: DC-Heizpatrone (Abbildung ähnlich)
