Artikelbeschreibung:

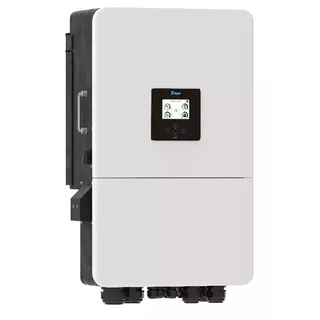

Dreiphasige Energie für PV, Speicher und Netz Der Deye SUN-20K-SG05LP3-EU-SM2 ist ein leistungsstarker Hybrid-Wechselrichter für große PV-Anlagen im privaten und gewerblichen Bereich. Er unterstützt bis zu 40 kW PV-Eingangsleistung, arbeitet mit 48 V Niedervolt-Batterien (Blei-Säure oder Lithium) und bietet einen maximalen Lade-/Entladestrom von 350 A. Zwei unabhängige MPPTs mit je zwei Strings ermöglichen flexible Anlagenplanung. Der Wechselrichter kann netzparallel, im Inselbetrieb und als USV eingesetzt werden, unterstützt Generator- und Smartload-Anschluss sowie Parallelschaltung von bis zu 10 Geräten. Umfangreiche Kommunikationsschnittstellen und Monitoringoptionen sind integriert. Auf einen Blick Hohe Leistung Bis 40 kW PV-Eingang Flexible Einbindung Netz, Generator, Speicher Parallelschaltung Bis zu 10 Geräte WiFi-Stick dabei! Überwachen & Steuern per App und Internet. Welche Leistung bietet der Hybrid-Wechselrichter? Die PV-Eingangsleistung beträgt bis zu 40 kW. Die AC-Ausgangsleistung liegt beim 20 kW-Modell bei 20 kW, mit einer Spitzenleistung von 40 kW für 10 s. Der maximale Wirkungsgrad liegt bei 97,6 %, der Euro-Wirkungsgrad bei 97,0 %. Der MPPT-Wirkungsgrad beträgt über 99 %. Damit ist der Deye Hybrid-Wechselrichter SUN-20K-SG05LP3-EU-SM2 für leistungsstarke PV-Anlagen und hohe Lastanforderungen ausgelegt. Wie viele MPPTs und PV-Strings werden unterstützt? Der Wechselrichter verfügt über zwei unabhängige MPPTs, an die jeweils zwei Strings angeschlossen werden können (2/2+2). Jeder MPPT verarbeitet bis zu 36 A (gesamt 72 A). Die maximale DC-Eingangsleistung liegt bei 32 kW. Der MPPT-Spannungsbereich beträgt 160–650 V, die Nennspannung 550 V. Damit kannst Du bis zu vier PV-Strings flexibel verschalten. Wie erfolgt die Installation des Hybrid-Wechselrichters? Die Installation erfolgt an einer senkrechten Wand mit ausreichender Tragfähigkeit, vorzugsweise in Augenhöhe. Das Gerät misst 456 mm × 750 mm × 268,5 mm und wiegt 51,9 kg. Es sind separate AC- und DC-Schutzschalter für Netz, Ersatzlast, PV und Batterie erforderlich. Die Verbindung zum Batteriespeicher erfolgt über geeignete Kabelquerschnitte (70 mm2 für 20 kW). Die BMS-Kommunikation wird über CAN oder RS485 realisiert. Das Gehäuse ist für den Außeneinsatz nach IP65 ausgeführt. Welche Anschlüsse und Verbindungen bietet das Gerät? Der Wechselrichter bietet Anschlüsse für Netz, Backup-Last, Generator, PV-Strings sowie zwei Batterieeingänge. Für die Kommunikation stehen RS485, RS232, CAN, WiFi, LAN und optionale Schnittstellen zur Verfügung. Die Integration von BMS und Smartmeter erfolgt über eigene Ports. Alle AC- und DC-Anschlüsse sind separat zugänglich und mit Magnetringen für EMV-Schutz ausgestattet. Mit welchen Batterietypen ist der Wechselrichter kompatibel? Der Deye Hybrid-Wechselrichter SUN-20K-SG05LP3-EU-SM2 ist für 48 V Niedervolt-Batterien ausgelegt und unterstützt sowohl Blei-Säure (AGM, Gel, Nass) als auch Lithium-Ionen (z. B. LiFePO4) Speicher. Die Kommunikation mit Lithium-Batterien erfolgt über CAN oder RS485 mit automatischer BMS-Anpassung. Der Batteriespannungsbereich liegt bei 40–60 V. Es können bis zu zwei Batteriebänke parallel angeschlossen werden. Kann das Gerät netzgebunden und netzunabhängig betrieben werden? Der Wechselrichter unterstützt On-Grid- und Off-Grid-Betrieb sowie die USV-Funktion. Er kann als netzgekoppeltes System mit Einspeisung, als Inselanlage ohne Netz und im Parallelbetrieb mit Generator arbeiten. Die Versorgung erfolgt dreiphasig (3L+N+PE), sodass das gesamte Haus- oder Gewerbenetz auf allen drei Phasen bedient werden kann. Können mehrere Geräte parallel geschaltet werden? Bis zu 10 Wechselrichter können parallel betrieben werden, sowohl im netzgekoppelten als auch im Inselbetrieb. Die Parallelschaltung erfolgt über CAN-Bus und ermöglicht die Versorgung großer Anlagen oder die Erweiterung bestehender Systeme. Auch die parallele Nutzung mehrerer Batteriebänke ist vorgesehen. Verfügt das Gerät über eine USV-Funktion? Der Wechselrichter besitzt eine integrierte USV-Funktion mit automatischer Umschaltung zwischen Netz und Batterie. Die Umschaltzeit ist so kurz, dass angeschlossene Verbraucher unterbrechungsfrei weiterbetrieben werden. Damit eignet sich das Gerät auch für kritische Lasten, die eine kontinuierliche Stromversorgung benötigen. Welche Kommunikations- und Überwachungsmöglichkeiten gibt es? Das System bietet WiFi, RS485, RS232, CAN und optionale LAN/4G/Bluetooth-Schnittstellen. Die Überwachung und Konfiguration erfolgt über das integrierte LCD, per App oder Webportal. Die Kommunikation mit Smartmeter, BMS und externen Steuerungen ist vorgesehen. Umfangreiche Monitoring- und Steuerungsfunktionen sind integriert, inklusive Datenlogging und Fernzugriff. Technische Details Modell SUN-20K-SG05LP3-EU-SM2 PV-Eingangsleistung (max.) 40 kW DC-Eingangsleistung (max.) 32 kW MPPT-Anzahl / Strings 2 / 2+2 (je 2 Strings pro MPPT) MPPT-Spannungsbereich 160–650 V Max. Eingangsstrom pro MPPT 36 A + 36 A AC-Ausgangsleistung (Nenn) 20 kW AC-Spitzenleistung 2-fache Nennleistung, 10 s Phasen 3-phasig (3L+N+PE) Batteriespannung 48 V (Niedervolt, 40–60 V) Max. Lade-/Entladestrom 350 A Batterietypen Blei-Säure, Lithium-Ionen (LiFePO4), AGM, Gel Batterieeingänge 2 Generatoranschluss Ja (Trockenkontakt, GEN-Port) Backup-Ausgang Ja (Ersatzlast-Anschluss) Parallelschaltung Bis zu 10 Geräte Kommunikationsschnittstellen RS485, RS232, CAN, WiFi, LAN, Bluetooth (optional) Monitoring LCD, App, Webportal, Datenlogger Schutzart IP65 Betriebstemperatur -40 °C bis +60 °C Geräuschentwicklung <60 dB(A) Maße (B x H x T) 456 mm × 750 mm × 268,5 mm Gewicht 51,9 kg Garantie 10 Jahre Hersteller Deye Lieferumfang Deye Hybrid-Wechselrichter SUN-20K-SG05LP3-EU-SM2 1x Deye Hybrid-Wechselrichter SUN-20K-SG05LP3-EU-SM2 20 kW 3 Phasen 48V 1x Wandhalterung 4x Antikollisionsbolzen M8x80 1x Parallel-Kommunikationskabel 3x Sensor-Klemme 1x Batterie-Temperatursensor 1x Benutzerhandbuch 1x Solar-PV-Stecker Spezialschlüssel 2x Magnetring für Batterie 2x Magnetring für BMS/Messzähler-Kommunikation 1x Magnetring für externen Temperatursensor 3x Magnetring 3x Magnetring für AC-Kabel 1x Set DC+/DC- Steckverbinder mit Metallklemme 1x WiFi-Stick Hast Du Fragen zum Deye SUN-20K-SG05LP3-EU-SM2? Wir helfen Dir gerne! Kontakt aufnehmen
