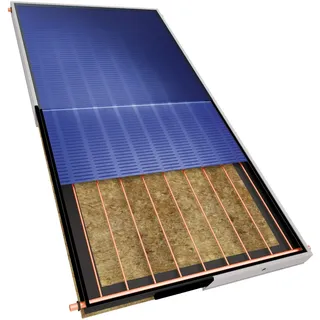

Solarbayer Flachkollektor Silversun Solarpaket 5 Mit dem Solarbayer Flachkollektor Silversun Solarpaket 5 erwartet Sie eine leistungsstarke, montagefreundliche und kostengünstige Solarthermie. Lieferumfang 5 x Solarbayer Flachkollektor Silversun 2.02 Bruttokollektorfläche: 2,02 m2 vertikal Aufdach - und Flachdachmontage lasergeschweißter Kupfer-Aluminium-Harfenabsorber mit hochselektiver TiNOx-Beschichtung Rahmenprofil Aluminium silber ausgasungsfreie Solar-Mineralwolle Solar-Sicherheitsglas 4mm Solar-Keymark und DIN-geprüft nach DIN EN 12975-1/2: 2006, Reg.-Nr.: 011-7S2371F Technische Daten: Abmessungen HxBxT: 2006x1007x85 mm Bruttokollektorfläche: 2,02 m2 Absorberfläche: 1,83 m2 Aperturfläche: 1,83 m2 Anschlüsse: 4x Kupfer 22 x 0,7 mm Leergewicht: 27 kg Kollektorinhalt: 1,6 l Betriebsdruck max.: 6 bar Solarsicherheitsglas: 4 mm Stagnationstemperatur: 199 C Zul. Kollektorneigung: 25 - 65 Grad Peakleistung pro Modul Wpeak (G=1000 W/m2, n0): 1398 Konversionsfaktor und Wärmekoeffizienten der Aperturfläche: n0: 0,764 a1: 3,953 W/(m2K) a2: 0,008 W/(m2K2) Jährlicher Kollektorertrag: 839 kWh (Standort Würzburg 50 Gr.C) gemäß Datenblatt 2 DIN CERTCO 5 x Dachhakenset für 1 Kollektor höhenverstellbare Qualitäts-Dachhaken geeignet für Pfannendächer Grundplatte 4mm Qualitätsstahl galvanisch verzinkt Haken 5mm Edelstahl enthalten sind: 4 Haken und Befestigungsschrauben 5 x Montageschienen 2000mm für Silversun 2.02 m2 bestehend aus Aluminium Mg3 5 x Silversun Verbinderset 2 x Klemmringverschraubung 22mm 4 x Stützhülse 4 x Befestigungsschraube M8x12 1 x Silversun Anschlusset 2 x Wellrohrschlauch 1m, 22mm x 3/4"IG 2 x Blindstopfen 22mm 1 x Klemmringübergang 22mm x 3/4"IG 1 x Klemmring-Fühler-T-Stück (22mm x 3/4"AG) 1 x Fühlerschutzrohr 1 x Schrumpfschlauch 1 x Solarfermit 2 x Silversun Schienenverbinderset zur Verbindung der Kollektorschienen 2 x Schienenverbinder 8 x Schraube M10x20 8 x Mutter mit Sperrverzahnung 4 x Solarflüssigkeit 10 Liter (Konzentrat) für Flachkollektoren mit Kupferabsorber Langzeit-Frostschutz Konzentrat für Solar- und Wärmepumpenanlagen und Kühl- und Heizanlagen geruchslose Flüssigkeit auf Basis von Propylenglykol im Lebensmittel- und Trinkwasserbereich als Kühlsole oder Wärmeträgerflüssigkeit geeignet Technische Daten (Konzentrat): Siedebeginn/Siedebereich: >150 Gr.C Dichte (20 Gr.C): 1,055 g/cm3 pH-Wert: ca. 7,0 - 8,0 Bei Mischungsverhältnis von 50/50: Dichte (20 Gr.C): 1,047 g/cm3 Viskosität bei 20 Gr.C: 68-72 mm2/s Frostschutz: ca. -32,4 Gr.C (Eisflockenpunkt) 1 x Solar-Ausdehnungsgefäß 35 Liter -VSV- Membran-Durckausdehnungsgefäß für geschlossene Solaranlagen 3/4" AG gebaut nach UNI EN9001, DIN geprüft Zulassung gemäß EG-Baumusterprüfung nach 97/23/EG Druckgeräte geeignet für alle Wasser- und Glykolgemische Technische Daten: Arbeitstemperatur: -10 C / +140 C Max. Betriebsdruck 10 bar Vordruck 2,5 bar Anschluss 3/4" AG mit Standfuß Durchmesser 365 mm Höhe 450 mm 1 x Solar -Vorschaltgefäß 18 Liter sorgt dafür, dass die Temperatur der Solarflüssigkeit in der Ausdehnungsleitung gesenkt wird Schütz somit Membrane des Solarausdehnungsgefäß vor Überhitzung Technische Daten: Anschluss: DN 20 (3/4" AG) Betriebsüberdruck max.: 6 bar Durchmesser: 270 mm Höhe: 420 mm 1 x Solarstation ST 8m iPWM 2 mit Hocheffizienzpumpe (A-Klasse) A-Klasse Umwälzpumpe Wilo Yonos PARA ST25/8 iPWM 2 Funktionskontrollgerät mit Durchflussmengeneinsteller 2-12 l/min Luftabscheider im Vorlaufstrang Sicherheitsgruppe mit Solar-Manometer 0-10 bar und Sicherheitsventil 6 bar Absperrkugelhähne mit Thermometern, Rückflussverhinderer 10 bar in 45 Grad-Stellung geöffnet Spülvorrichtung mit Absperrungen hochwertige EPP-Wärmedämmschalen Anschluss für AG Solar DN20 3/4" Technische Daten: Abmessungen (BxHxT): 277x425x150 Maximale Betriebstemperatur 110 C Anschlüsse 22mm Klemmring Rohrabstand 125 mm Netzanschluss: 230V / 50 Hz Leistungsverbrauch: 2-75 W Imax: 0.66 A Schutzart: IPX4D 1 x Solarregler SC 0402 HE Zweikreisregler 2-Kreisregler mit graphisch animiertem Display 25 vorprogrammierte Anlagesysteme Langzeitspeicher für Statisiken zur Wärmemenge und Betriebsstunden Technische Daten: Abmessungen BxHxT: 163x110x52 mm Schutzart IP 40 Systemspannung: 100-230V, 50-60Hz Leistungsaufnahme 0,5-2,5 W Standby: 0,5 W 4 x Fühlereingang PT1000 2 x Ausgang Relais 230VAC (ein/aus) 1 x Ausgang PWM oder 0-10V Lieferung inkl. Fühler: 3x Kollektorfühler PT1000 (Silikon) 1 x Fühler Überspannungsschutz Klemmdose mit Sicherung Schutz gegen Überspannung z.B. bei Gewitter an die Regelung 1 x Luftabscheider Solar 3/4" IG inkl. EPP Wärmeschutzisolierung für geschlossene Solaranlagen bis zu einer Höchsttemperatur von 200 °C und einem Überdruck von 10 bar Technische Daten: Abmessungen mit Isolieru...
