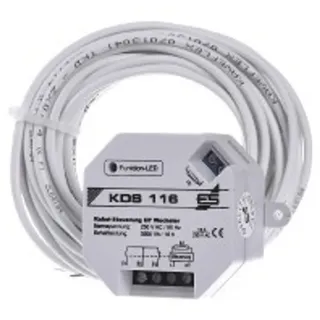

Schabus KDS 116 Kabel-Abluftsteuerung

Post/DHL, DPD

Ein Magnetsensor am Fensterflügel überwacht, ob das Fenster offen oder geschlossen ist, und übermittelt diese Information über ein dünnes Kabel an einen Einbauempfänger, der im Gehäuse der Dunstabzugshaube angebracht ist. Bei entsprechender Montage kann dabei nur der Lüftermotor angesteuert werden, so dass die Beleuchtung der Dunstabzugshaube unabhängig vom Schaltzustand des Empfängers funktioniert. Das System ist mit einem potenzialfreien Wechslerkontakt ausgestattet. Die Steuerleitung wird am Steuergerät und am Magnetschalter angeklemmt. Ideal für nachträglichen Einbau bei bereits verlegter Steuerleitung! mit Kabelbruchsicherung Anwendungsbereich: - zur festen, unsichtbaren Installation des Empfängers im Gehäuse des Dunstabzugs - Signalübertragung über ein dünnes, unauffälliges Kabel ( 3 mm) - Der Anwender muss das Fenster öffnen, um den Dunstabzug in Betrieb zu nehmen - Ermöglicht die Nutzung der Dunstabzugshauben - Beleuchtung auch bei geschlossenem Fenster - Keine Batterien erforderlich Spannungsversorgung: 230 VAC / 50 Hz Schaltleistung: 3500 W / 16 A potenzialfrei Funktionsbereich: -15°C/+40°C Schutzart: IP 20 Kabellänge: 5 m Kabellänge lieferbar Kabel: 3 mm Farbe: weiß

Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

Geliefert wird: Schabus Kabel-Dunstabzugsteuerung KDS 116 oDibt-Zulass, Verpackungseinheit: 1 Stück, EAN: 4044764000919.

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

Leistungsmerkmale, Klemmanschlüsse an Steuergerät und Magnetschalter, Relaiskontakt 16 A Wechsler (potenzialfrei), 4 Distanzplatten für Magnet (Höhenausgleich am Fenster), Erweiterbar mit Zusatzmagnetschalter für zweites Fenster, Beleuchtung der Dunstabzugshaube funktioniert auch bei geschlossenem Fenster Funktionsbeschreibung:, Durch den Einsatz der Kabel-Abluftsteuerung KDS 116 kann ein Abluftsystem nur dann benutzt werden, wenn das Fenster geöffnet ist und die dafür erforderliche Zuluft in den Raum einströmen kann. Ein Magnetschalter am Fensterflügel überwacht, ob das Fenster offen oder geschlossen ist, und übermittelt diese Information über ein dünnes Kabel an das Steuergerät. Dieses gibt die Stromzufuhr nur dann frei, wenn das Fenster gekippt oder geöffnet ist. Montage:, Die Steuerleitung wird am Steuergerät und am Magnetschalter angeklemmt. Ideal für den nachträglichen Einbau bei bereits verlegter Steuerleitung mit zwei Adern. Das Steuergerät ist mit einem potenzialfreien Wechslerkontakt ausgestattet und kann somit in die Lüftermotorzuleitung der Dunstabzugshaube zwischengeschaltet werden, damit die Beleuchtung der Dunstabzugshaube unabhängig von der Fensterstellung funktioniert. Zweites Fenster:, Das System ist mit einem weiteren Kabel-Magnetschalter KMS 098K22 für ein zweites Fenster kombinierbar. Es muss mindestens ein Fenster geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. KDS 116 kombiniert mit integriertem Schaltkontakt am Fenster:, Viele Fensterhersteller bieten Fenster mit einem integrierten Schalterkontakt (Öffner/Schließer) an. Der KDS 116 läßt sich problemlos mit diesen Fensterkontakten kombinieren. KDS 116 kombiniert mit Abgastemperaturwächter:, Sobald die Abgastemperatur im Abgasrohr 40°C überschreitet, muss dabei das Fenster geöffnet werden: , Anschlusszeichnung KDS 116 / Abgastemperaturwächter Technische Daten, Betriebsspannung: 230 V 50-60Hz, Leistungsaufnahme: ca. 2 W, Schaltleistung Relais: 3500 W / 16 A, Schaltleistung Relais: 2000 VA / 8 A, Steuerspannung: 18 V, Kabellänge: 6 m (verlängerbar), Funktionsbereich: -15° C / +40° C, Schutzart: IP 20, Steuergerät (HxBxT): 51x51x26 mm, Magnet-Schalter (HxBxT): 55x15x18 mm, Magnet (HxBxT): 55x15x18 mm, Distanzplatte (HxBxT): 55x15x5 mm Lieferumfang, 1x Steuergerät, 1x Kabel-Magnetschalter, 1x Steuerkabel 6 m, 4x Distanzplatten für Magnet, Montagematerial, Gehäuse des Kabel-Magnetschalters auf in verschiedenen RAL-Farben mit einem Aufpreis von 35erhältlich!, RAL-Farbtabelle

Durch den Einsatz der Kabel-Abluftsteuerung KDS 116 kann ein Abluftsystem nur dann benutzt werden, wenn das Fenster geöffnet ist und die dafür erforderliche Zuluft in den Raum einströmen kann. Ein Magnetschalter am Fensterflügel überwacht, ob das Fenster offen oder geschlossen ist, und übermittelt diese Information über ein dünnes Kabel an das Steuergerät. Dieses gibt die Stromzufuhr nur dann frei, wenn das Fenster gekippt oder geöffnet ist. Montage: Die Steuerleitung wird am Steuergerät und am Magnetschalter angeklemmt. Ideal für den nachträglichen Einbau bei bereits verlegter Steuerleitung mit 2 Adern. Das Steuergerät ist mit einem potenzialfreien Wechslerkontakt ausgestattet und kann somit in die Lüftermotorzuleitung der Dunstabzugshaube zwischengeschaltet werden, damit die Beleuchtung der Dunstabzugshaube unabhängig von der Fensterstellung funktioniert. Zweites Fenster: Das System ist mit einem weiteren Kabel-Magnetschalter KMS 098K22 für ein zweites Fenster kombinierbar. Es muss mindestens ein Fenster geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. KDS 116 kombiniert mit integriertem Schaltkontakt am Fenster: Viele Fensterhersteller bieten Fenster mit einem integrierten Schalterkontakt (Öffner/Schließer) an. Der KDS 116 läßt sich problemlos mit diesen Fensterkontakten kombinieren. KDS 116 kombiniert mit Abgastemperaturwächter: Sobald die Abgastemperatur im Abgasrohr 40 Grad überschreitet, muss dabei das Fenster geöffnet werden. Abgastemperaturwächter ATW 519 für KDS 110/116. Technische Daten: Betriebsspannung: 230 V/50-60 Hz, Leistungsaufnahme: ca. 2 W, Schaltleistung Relais: 3500 W/16 A, Schaltleistung Relais: 2000 VA/8 A, Steuerspannung: 18 V, Kabellänge: 6 m (verlängerbar), Funktionsbereich: -15 °C/+40 °C, Schutzart: IP 20, Steuergerät (HxBxT): 51x51x26 mm, Magnet-Schalter (HxBxT): 55x15x18 mm, Magnet (HxBxT): 55x15x18 mm, Distanzplatte (HxBxT): 55x15x5 mm
