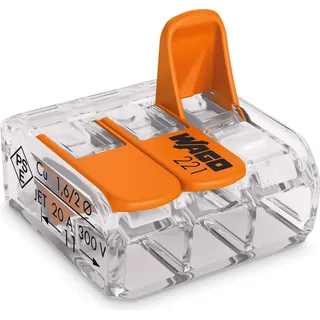

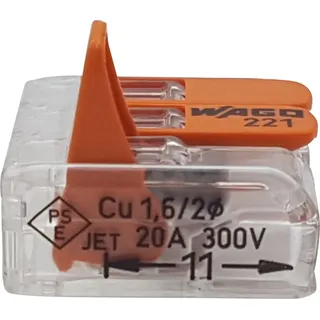

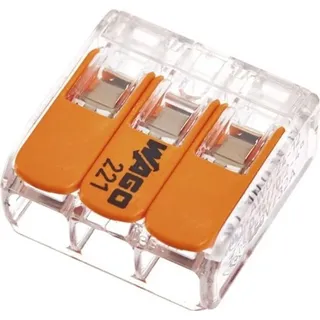

WAGO Compact-Verbindungsklemme bis 4 mm2 3-Leiter 1 St. 221-413

Post/DHL, DPD

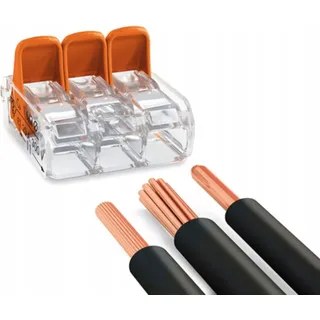

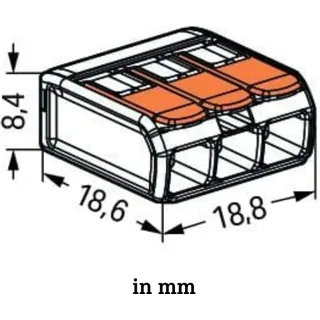

Verbindungsklemme mit Hebeln für alle Leiterarten max. 4 mm2 3 Leiter Gehäusefarbe transparent Umgebungstemperatur max. 85 °C (T85) 4,00 mm2 transparent Verbindungsklemme mit Hebeln Serie 221, transparent Bei dieser Verbindungsklemme mit Hebeln mit der Artikelnummer 221-413 steht eine schnelle und zuverlässige Verbindung im Vordergrund. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung verschiedener Leiterarten übernimmt die kompakte Verbindungsklemme der Serie 221 schnell und sicher. Für den Leiteranschluss werden bei dieser Verbindungsklemme mit Hebeln Abisolierlängen von 11 mm benötigt. Diese Verbindungsklemme mit einer Bemessungsspannung von 450 V findet Verwendung bei elektrischen Strömen bis 32 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Bei diesem Produkt wird die CAGE CLAMP®-Technologie eingesetzt. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (18,8 x 8,4 x 18,6) mm. Diese Verbindungsklemme mit Hebeln ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm2 bis 4 mm2 geeignet. Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik " Made by WAGO" dar. Technische Informationen Marke Wago Produkttyp Steckklemme Serie Installationstechnik, Leuchten- und Geräteklemmen, Produktgruppe 7, Serie 221, Serie 221 Anzahl der Klemmstellen 3 Nennquerschnitt 0,2..4 mm2 Mit Betätigungshebeln ja Farbe farblos Transparent ja Nennspannung 450 V Nennstrom 32 A Geeignet für Massivleiter ja Geeignet für flexible Leiter ja Geeignet für mehrdrahtige Leiter ja Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse 0,14..4 mm2 Leiterquerschnitt starr (ein-/mehrdrähtig) 0,2..4 mm2 AWG-Bereich 12..24

Post/DHL

Die neue Serie 221 von Wago ist bis zu 40 % kleiner als die Vorgängerserie und sorgt so für mehr Platz bei der Elektroinstallation. Die Klemmen sind jederzeit ohne Werkzeug wieder lösbar.

Post/DHL, UPS, Trans-o-Flex, Spedition

Extrem schlank Die Klemmen der Generation 221 sind ein echtes Raumwunder: Ihr Volumen hat sich im Vergleich zum Vorgängermodell (Serie 222) um 40 % reduziert. Damit können Elektroinstallateure jetzt auch Anwendungen mit beengten Einbaubedingungen problemlos realisieren. Dank des extrem schlanken Designs der neuen Serie lassen sich die verdrahteten Klemmen einfach und schnell in die Installationsdosen einlegen. Darüber hinaus bieten die Platzeinsparungen zusätzliche Möglichkeiten für spätere Erweiterungen. Sehen, was Sache ist Das neue Gehäusedesign der Serie 221 aus transparentem Kunststoff ermöglicht die einfache Sichtkontrolle der korrekten Leiterposition. Der Elektroinstallateur kann nach dem Anschließen sofort sehen, ob alle Leiter bis zum Anschlag eingesteckt und korrekt verbunden sind. Auch die korrekte Abisolierlänge der Leiter ist nun auf einen Blick einfach überprüfbar. Geschlossene Leitungstrichter sorgen für die eindeutige Führung der Leiter zur Klemmstelle. Bedienerfreundlichkeit im Fokus Über zwei Prüföffnungen kann der Installateur die Klemme selbst im eingebauten Zustand komfortabel und sicher prüfen und zwar mit allen gängigen Prüfspitzen. Die seitlichen Griff mulden im Gehäuse erhöhen die Bedienerfreundlichkeit beim Öffnen der Hebel. Die neue Klemmengeneration basiert auf der bewährten werkzeuglosen CAGE CLAMP®-Technologie, bei der die Klemmstellen mithilfe eines Betätigungshebels geöffnet und geschlossen werden. De

Post/DHL, DPD

WAGO definiert den Standard in Sachen Verbindungsklemmen. 221 - So verbindet man heute! Mit der Verbindungsklemme der Serie 221 ermöglicht WAGO die werkzeuglose Verdrahtung für alle Leiterarten. Eindeutige Handhabung und platzsparendes Design machen jede Anwendung zum Kinderspiel. Einfache, schnelle und sichere Handhabung Die Verbindungsklemmen lassen sich besonders leicht und schnell öffnen. Durch die speziell konzipierten Betätigungshebel ist lediglich ein minimaler Kraftaufwand nötig, um die 221 zu öffnen. Der Anschluss erfolgt komplett ohne Werkzeug. Darüber hinaus verhindern die seitlichen Griffmulden das Abrutschen und gewährleisten ein leichtes Festhalten der Klemme während des Anschließens der Leiter. Sicher: Zwei Prüföffnungen Die Verbindungsklemmen der Serie 221 verfügen über zwei Prüföffnungen: Eine aus Leiteranschlussrichtung und eine auf der gegenüberliegenden Seite. Die Prüföffnungen garantieren komfortable Prüfbedingungen auch im eingebauten Zustand in den unterschiedlichsten Installationsumgebungen. Zusätzlich gewährleisten ihre Ausführungen eine gute Kontaktierung aller gängigen Prüfspitzen. Zudem unterstützt das hochtransparente Gehäuse den fehlerfreien Anschluss Für alle Leiterarten Mit der kleinen Verbindungsklemme bis 4 mm2 werden alle Leiterarten mit unterschiedlichen Querschnitten schnell und einfach geklemmt. Die 2-, 3- und 5-Leiter-Klemmen verbinden feindrähtige Leiter von 0,14 bis 4 mm2 sowie ein- und mehrdrähtige Leiter von 0,2 bis 4 mm2. Der große Anschlussbereich ermöglicht Ihnen die Verbindung verschiedener Leiterarten sowie die Überbrückung großer Querschnittsunterschiede. Jetzt auch im Schaltschrank Die neuen Befestigungsadapter sind für alle Klemmen der Serie 221 (2, 3, und 5 Leiter) erhältlich und lassen sich sowohl stehend als auch liegend montieren. Befestigen Sie den Adapter einfach durch Aufrasten auf der Tragschiene oder mit Schrauben auf glatten Oberflächen. Die flexiblen Fixierungskrallen ermöglichen Ihnen das einfache Einlegen und Lösen der Klemmen. Durch seine praxisgerechte Bauform ist der neue Adapter genau so einfach in der Handhabung wie die 221 selbst. Leiter können Sie sowohl vor als auch nach dem Befestigen der Klemme im Adapter anschließen - und wieder lösen. Die Bauform sorgt außerdem dafür, dass stets eine Prüföffnung zugänglich ist. Damit entspricht er auch den gültigen VDE-Normen. Zudem bietet Ihnen der Adapter Platz für individuelle Beschriftungen. • 3-Leiter-Klemme • geeignet für alle Leiterarten • Sichtkontrolle Dank transparentem Gehäuse. • zwei Prüföffnungen

Andere

Allgemeine Beschreibung Die WAGO 221-413-1 Verbindungsklemme ist extrem schlank und um 40 % kleiner als das Vorgängermodell (Serie 222). Diese Klemmen ermöglichen Elektroinstallateuren, Anwendungen mit beengten Einbaubedingungen problemlos zu realisieren. Das transparente Gehäusedesign erlaubt eine einfache Sichtkontrolle der korrekten Leiterposition, sodass der Installateur sofort erkennen kann, ob alle Leiter korrekt verbunden sind. Technische daten Leiterquerschnitt flexibel: 0,14-4 mm2 Leiterquerschnitt starr: 0,2-4 mm2 Polzahl: 3 Nennstrom: 32 A Nennspannung: 450 V Installation Die Klemmen sind werkzeuglos mit der CAGE CLAMP®-Technologie ausgestattet, die ein einfaches Öffnen und Schließen der Klemmstellen mittels eines Betätigungshebels ermöglicht. Die seitlichen Griffmulden im Gehäuse erhöhen die Bedienerfreundlichkeit beim Öffnen der Hebel. Anwendung Die WAGO 221-413-1 Verbindungsklemme eignet sich für eine Vielzahl von Anwendungen, darunter: Anschließen von Leuchten Verdrahtung von Jalousiemotoren Verdrahtung von Sprechanlagen Tür- und Torsteuerungen Verdrahtung von Motoren und Pumpen in der Industrie
